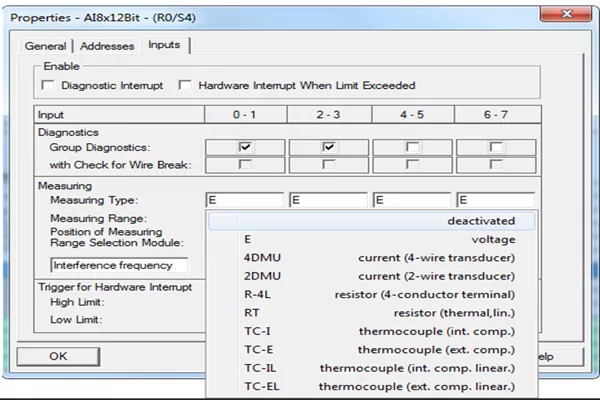

بررسی انواع کارهای آنالوگ ورودی ( AQ )

کارت های آنالوگ خروجی سری 300 نقش حیاتی در کنترل تجهیزات صنعتی دارند، زیرا سیگنال‌های دیجیتال پردازش شده توسط پی ال سی را به مقادیر آنالوگ قابل استفاده برای محرک‌ها، ولوها و اینورترها تبدیل می‌کنند. این کارت ها با دقت بالا امکان کنترل فرآیندهای حساس مانند فشار، دما، سرعت و جریان را فراهم می‌کنند و بخش مهمی از سیستم‌های اتوماسیون صنعتی محسوب می‌شوند. استفاده از کارت های آنالوگ سری 300 باعث افزایش دقت و پایداری فرآیندهای صنعتی می‌شود و انعطاف زیادی در طراحی سیستم‌ها ایجاد می‌کند.

یکی از ویژگی‌های مهم کارت های آنالوگ سری 300، قابلیت Reaction to CPU Stop است. این ویژگی برای مواقعی طراحی شده که پی ال سی به هر دلیلی متوقف می‌شود و نیاز است که کارت خروجی واکنشی خاص نشان دهد تا تجهیزات حساس دچار مشکل نشوند. این عملکرد در سه حالت مختلف تنظیم می‌شود OCV (Output Constant Value)، KLV (Keep Last Value) و SV (Substitute Value) حالت OCV مقدار خروجی ثابت را اعمال می‌کند، حالت KLV آخرین مقدار خروجی قبل از توقف CPU را حفظ می‌کند و حالت SV یک مقدار ایمن جایگزین را اعمال می‌کند. انتخاب درست حالت Reaction to CPU Stop در پروژه‌های حساس بسیار حیاتی است.

علاوه بر دقت بالا و قابلیت Reaction to CPU Stop، کارت های آنالوگ سری 300 قابلیت سازگاری با سیستم‌های سری 400 از طریق شبکه پروفی‌باس را نیز دارند. این ویژگی امکان توسعه سیستم‌ها و استفاده از کارت های موجود بدون نیاز به تغییر سخت‌افزار را فراهم می‌کند. به همین دلیل، آشنایی با انواع کارت های آنالوگ سری 300 و ویژگی‌های کلیدی آن‌ها مانند Reaction to CPU Stop برای مهندسان اتوماسیون صنعتی اهمیت زیادی دارد و نقش مهمی در اطمینان از عملکرد صحیح و ایمن سیستم‌های صنعتی ایفا می‌کند.

بررسی انواع کارهای آنالوگ ورودی ( AI/AQ )

کارت های آنالوگ ترکیبی ورودی/خروجی (Analog Input/Output – AIO) سری 300 گزینه‌ای مناسب برای پروژه‌هایی هستند که هم نیاز به دریافت سیگنال‌های آنالوگ و هم ارسال مقادیر آنالوگ دارند، اما فرآیندها ساده و پیچیدگی بالایی ندارند. این کارت ها ترکیبی از قابلیت‌های کارت های ورودی و خروجی هستند و در فضاهایی که تعداد اسلات محدود است یا نیاز به صرفه‌جویی در سخت‌افزار داریم، کاربرد فراوانی دارند. استفاده از کارت های آنالوگ سری 300 AIO امکان کاهش هزینه و افزایش انعطاف سیستم را فراهم می‌کند.

با وجود این مزایا، کارت های AIO محدودیت‌هایی نسبت به کارت های ورودی یا خروجی مستقل دارند. این کارت ها معمولاً از تمام ویژگی‌ها و تنظیمات پیشرفته کارت های ورودی یا خروجی برخوردار نیستند و در برخی موارد نمی‌توان از وقفه‌ها، تنظیمات کامل یا امکانات خاص کنترل بهره برد. به همین دلیل، برای پروژه‌های پیچیده یا فرآیندهای حساس که نیاز به دقت بالا، واکنش سریع یا تنظیمات ویژه دارند، استفاده از کارت های ورودی و خروجی مجزا توصیه می‌شود. اما برای کاربردهای ساده و متوسط، کارت های آنالوگ سری 300 ترکیبی گزینه‌ای اقتصادی و عملیاتی هستند.

اهمیت استفاده از انواع کارت های آنالوگ

یکی دیگر از مزایای کارت های آنالوگ سری 300 ترکیبی، امکان اتصال و استفاده آسان در سیستم‌های موجود است. این کارت ها معمولاً با ماژول‌های پی ال سی سری 300 و حتی از طریق شبکه پروفی‌باس با سری 400 سازگار هستند و اجازه می‌دهند سیستم‌های قدیمی به راحتی توسعه یابند. با این حال، انتخاب صحیح کارت های ترکیبی و آگاهی از محدودیت‌های آن‌ها اهمیت بالایی دارد تا عملکرد سیستم دچار مشکل نشود و فرآیندهای صنعتی به شکل ایمن و پایدار کنترل شوند.

کارت های آنالوگ نقش بسیار مهمی در صنعت دارند، زیرا امکان دریافت و ارسال سیگنال‌های پیوسته مانند دما، فشار، جریان و ولتاژ را فراهم می‌کنند و بخش اصلی بسیاری از سیستم‌های اتوماسیون صنعتی هستند. یادگیری نحوه عملکرد و کاربرد کارت های آنالوگ به مهندسان و تکنسین‌ها کمک می‌کند تا فرآیندها را دقیق‌تر کنترل کنند و از بروز خطاهای عملیاتی جلوگیری شود. بدون تسلط بر این کارت ها، کنترل دقیق و بهینه تجهیزات صنعتی تقریباً غیرممکن خواهد بود.

در پکیج مجازی پی ال سی پیشرفته، انواع کارت های آنالوگ سری 300 به صورت کامل بررسی شده است. در این دوره، نحوه عملکرد هر کارت با مثال‌های عملی و واقعی به دانشجویان آموزش داده می‌شود، به طوری که فراگیران می‌توانند کاربردهای واقعی کارت های ورودی، خروجی و ترکیبی را درک کرده و در پروژه‌های صنعتی به کار ببرند. استفاده از مثال‌های عملی باعث می‌شود مفاهیم نظری به راحتی در ذهن دانشجویان تثبیت شده و مهارت‌های عملی نیز تقویت شود.

یکی از مزایای این پکیج مجازی، ارائه مدرک فنی و حرفه‌ای پس از اتمام دوره است. این مدرک به دانشجویان کمک می‌کند تا توانایی خود در کار با کارت های آنالوگ سری 300 و مدیریت سیستم‌های اتوماسیون صنعتی را به صورت رسمی اثبات کنند. بنابراین، فراگیری کارت های آنالوگ در قالب یک دوره عملی و پشتیبانی شده با مدرک معتبر، فرصت بسیار مناسبی برای مهندسان و علاقه‌مندان به اتوماسیون صنعتی است تا دانش خود را به سطح حرفه‌ای برسانند و آماده کار عملی در صنایع واقعی شوند.

جمع بندی

انواع کارت های آنالوگ سری 300 شامل کارت های ورودی آنالوگ (AI)، کارت های خروجی آنالوگ (AO) و کارت های ترکیبی ورودی/خروجی (AIO) هستند. کارت های AI برای دریافت سیگنال‌های آنالوگ از سنسورها مانند ترموکوپل و RTD طراحی شده‌اند، کارت های AO سیگنال‌های دیجیتال پردازش‌شده توسط پی ال سی را به مقادیر آنالوگ برای کنترل تجهیزات صنعتی تبدیل می‌کنند و کارت های AIO ترکیبی از هر دو عملکرد هستند و برای کاربردهای ساده و متوسط بسیار مناسبند.

کارت های آنالوگ سری 300 به دلیل دقت بالا و قابلیت پردازش سیگنال‌های آنالوگ، بخش حیاتی هر سیستم اتوماسیون صنعتی به شمار می‌روند. کارت های ورودی و خروجی مستقل امکانات کامل و پیشرفته‌ای مانند وقفه‌ها و تنظیمات دقیق دارند، در حالی که کارت های ترکیبی محدودیت‌هایی در این زمینه دارند و برای پروژه‌های ساده‌تر توصیه می‌شوند.

ویژگی‌های خاصی مانند Reaction to CPU Stop در کارت های خروجی، شامل سه حالت OCV، KLV و SV (Substitute Value)، امکان ایمنی و کنترل بهینه در صورت توقف CPU را فراهم می‌کنند. همچنین این کارت ها قابلیت سازگاری با سیستم‌های سری 400 از طریق شبکه پروفی‌باس را دارند و امکان توسعه سیستم‌های موجود بدون تغییر سخت‌افزار فراهم می‌شود.

آشنایی و یادگیری کارت های آنالوگ سری 300 برای مهندسان و تکنسین‌های صنعتی بسیار حیاتی است، زیرا کنترل دقیق و ایمن فرآیندها وابسته به درک درست عملکرد آن‌هاست. پکیج مجازی پی ال سی پیشرفته این امکان را فراهم کرده که انواع کارت های آنالوگ سری 300 همراه با مثال‌های عملی و کاربردی بررسی شوند و مهارت‌های عملی در کنار دانش نظری تقویت شود. این پکیج علاوه بر آموزش کامل، دارای مدرک فنی و حرفه‌ای نیز می‌باشد که به دانشجویان کمک می‌کند توانایی خود در کار با کارت های آنالوگ سری 300 را به صورت رسمی به اثبات برسانند و آماده فعالیت در صنایع واقعی شوند.

سوالات متداول کارتهای آنالوگ سری 300

1.کارت های آنالوگ سری 300 چه کاربردی دارند؟

این کارت ها برای دریافت و ارسال سیگنال‌های آنالوگ در سیستم‌های اتوماسیون صنعتی استفاده می‌شوند.

2. تفاوت کارت های ورودی و خروجی سری 300 چیست؟

کارت های ورودی (AI) سیگنال را دریافت می‌کنند و کارت های خروجی (AO) سیگنال دیجیتال را به آنالوگ تبدیل می‌کنند.

3. کارت های ترکیبی ورودی/خروجی (AIO) چه کاربردی دارند؟

برای پروژه‌های ساده که هم نیاز به ورودی و هم خروجی دارند، اما امکانات کامل کارت های مستقل را ندارند، استفاده می‌شوند.

4. کارت های ورودی سری 300 مخصوص چه سنسورهایی هستند؟

برخی کارت ها مخصوص ترموکوپل و RTD هستند و برای اندازه‌گیری دقیق دما طراحی شده‌اند.

5. ویژگی Reaction to CPU Stop در کارت های خروجی چیست؟

این ویژگی باعث می‌شود کارت در صورت توقف CPU واکنش مناسبی نشان دهد و شامل حالت‌های OCV، KLV و SV (Substitute Value) است.

6. آیا کارت های سری 300 با سیستم‌های سری 400 سازگار هستند؟

بله، از طریق شبکه پروفی‌باس می‌توان آن‌ها را با سری 400 به کار برد و سیستم‌های موجود توسعه داد.

7. یادگیری کارت های آنالوگ سری 300 چه اهمیتی دارد؟

یادگیری آن‌ها برای کنترل دقیق و ایمن فرآیندهای صنعتی ضروری است و مهارت عملی را تقویت می‌کند.

8. پکیج مجازی پی ال سی پیشرفته چه مزایایی دارد؟

در این پکیج، انواع کارت های آنالوگ سری 300 همراه با مثال عملی آموزش داده شده و مدرک فنی و حرفه‌ای نیز ارائه می‌شود.
