صفرتاصد مش زدن در انسیس فلوئنت

مش زدن در انسیس فلوئنت یکی از مراحل حیاتی در شبیه‌سازی‌های دینامیک سیالات محاسباتی (CFD) است که تأثیر مستقیم بر دقت و صحت نتایج تحلیل‌ها دارد. این فرآیند به تقسیم فضا به عناصر کوچکتر، یا به اصطلاح مش، برای حل معادلات پیچیده جریان سیال، انتقال حرارت، و سایر پدیده‌های فیزیکی کمک می‌کند. انتخاب نوع مش و تعیین اندازه سلول‌ها نقش اساسی در دقت و سرعت شبیه‌سازی ایفا می‌کند. مش‌های نامناسب می‌توانند منجر به نتایج نادرست و زمان شبیه‌سازی طولانی‌تری شوند. در نرم افزار انسیس فلوئنت، ابزارهای مختلفی برای مش‌زنی وجود دارد که بسته به پیچیدگی هندسه و نوع تحلیل، می‌توان از آن‌ها بهره برد. از این‌رو، تسلط بر تکنیک‌های مش زدن و انتخاب بهینه آن، برای دستیابی به نتایج دقیق و بهینه در تحلیل‌های CFD ضروری است.

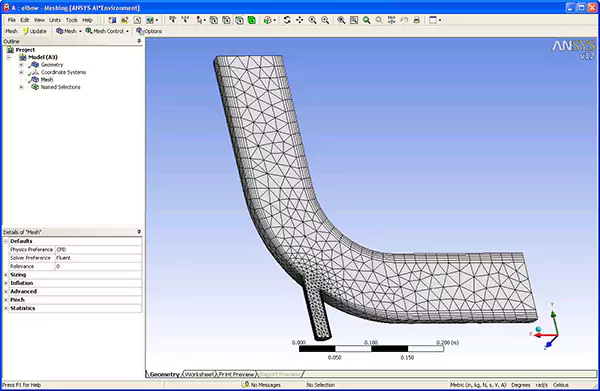

اصول مش زدن در انسیس فلوئنت تا تکنیک‌های پیشرفته

مش زدن در انسیس فلوئنت، اولین گام در شبیه‌سازی‌های دینامیک سیالات محاسباتی (CFD) است که به تقسیم فضا به سلول‌های کوچکتر برای حل معادلات جریان و انتقال حرارت کمک می‌کند. انتخاب نوع مش، اندازه سلول‌ها، و نحوه توزیع آن‌ها تأثیر زیادی بر دقت و زمان شبیه‌سازی دارد. در این راهنما، ابتدا با مفاهیم پایه‌ای مش‌زنی مانند مش‌های ساختاری و غیرساختاری آشنا می‌شوید. سپس تکنیک‌های پیشرفته‌تر مانند استفاده از مش‌های تطبیقی، مش‌های هیدراستاتیک و روش‌های کاهش خطای مش برای مدل‌سازی‌های پیچیده‌تر معرفی خواهند شد. این راهنما به شما این امکان را می‌دهد تا در تمام مراحل شبیه‌سازی، مش زنی بهینه و مناسبی انجام دهید.

3 راه افزایش دقت شبیه‌سازی‌های شما را در انسیس فلوئنت با مش مناسب

راهکار افزایش دقت شبیه ‌سازی در انسیس فلوئنت با مش مناسب به انتخاب درست نوع و کیفیت مش وابسته است.
1- استفاده از مش‌های با دقت بالا است. با افزایش تعداد سلول‌های مش در نواحی پیچیده و حساس مدل، دقت شبیه‌سازی به‌طور چشمگیری بهبود می‌یابد.

2- مش زدن در انسیس فلوئنت با توجه به ویژگی‌های هندسی مدل است. انتخاب مش‌های غیرساختاری یا تطبیقی در نواحی با تغییرات شدید جریان می‌تواند منجر به نتایج دقیق‌تر شود.

3- انتخاب اندازه مناسب سلول‌ها است. سلول‌های بزرگ در نواحی کم‌اهمیت و سلول‌های کوچک در نواحی بحرانی (مانند لبه‌ها و سطح‌ها) باعث افزایش دقت شبیه‌سازی و کاهش زمان محاسبات می‌شود.

با پیروی از این سه راهکار، می‌توان به شبیه‌سازی‌هایی با دقت بالا و نتایج معتبر دست یافت.

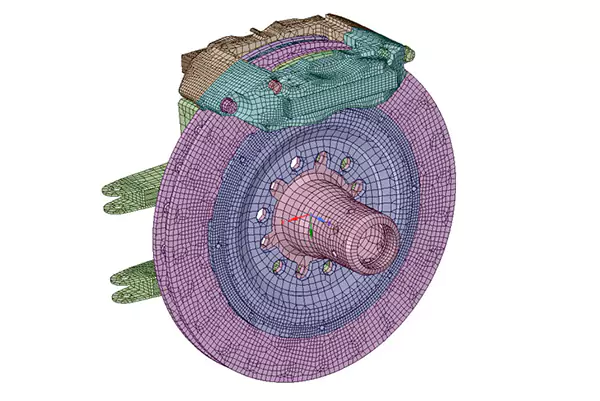

مش زدن در انسیس فلوئنت| انتخاب بهترین استراتژی برای مدل‌سازی دقیق‌تر

انتخاب بهترین استراتژی برای مدل‌سازی دقیق‌تر در انسیس فلوئنت نیازمند درک کامل از هندسه مدل و ویژگی‌های جریان است. یکی از مهم‌ترین گام‌ها در این فرآیند، مش زدن در انسیس فلوئنت با توجه به پیچیدگی‌های هندسی و نواحی حساس است. استفاده از مش‌های با دقت بالا در نواحی با تغییرات زیاد، مانند لبه‌ها و سطوح منحنی، می‌تواند دقت شبیه‌سازی را بهبود بخشد. استراتژی دوم، انتخاب نوع مش مناسب است. مش‌های ساختاری معمولاً برای هندسه‌های ساده و صاف مناسب هستند، در حالی که مش‌های غیرساختاری برای هندسه‌های پیچیده‌تر کاربرد دارند. در نهایت، انتخاب اندازه سلول‌ها نیز اهمیت دارد. سلول‌های کوچکتر در نواحی بحرانی و بزرگ‌تر در نواحی کم‌اهمیت می‌تواند به بهینه‌سازی زمان محاسبات و دقت نتایج کمک کند. با ترکیب این استراتژی‌ها، می‌توان به نتایج دقیق‌تر و سریع‌تر در شبیه‌سازی‌ها دست یافت.

تفاوت مش زدن در انسیس فلوئنت با آباکوس

مش زدن (Meshing) یکی از مهم‌ترین مراحل در تحلیل‌های عددی است که در نرم‌افزارهای مختلف مانند انسیس فلوئنت (ANSYS Fluent) و نرم افزار آباکوس (Abaqus) به شکل متفاوتی انجام می‌شود. تفاوت‌های اصلی این دو عبارتند از:

1. نوع تحلیل و مش بندی:

• انسیس فلوئنت برای تحلیل‌های سیالاتی (CFD) طراحی شده است و مش بندی در آن بیشتر بر روی جریان سیال، انتقال حرارت و دینامیک گازها تمرکز دارد.

• آباکوس برای تحلیل‌های مکانیکی و سازه‌ای (FEM) طراحی شده و مش بندی آن برای تحلیل تنش، تغییر شکل، حرارت، و مسائل غیرخطی استفاده می‌شود.

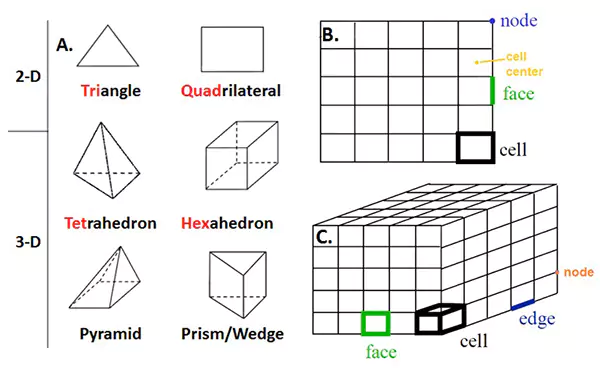

2. نوع المنت ‌ها:

• فلوئنت از المنت‌های چهار وجهی (Tetrahedral)، شش وجهی (Hexahedral)، پلی‌هدرا (Polyhedral) و مش‌های ساختار یافته و غیرساختار یافته برای بهینه‌سازی جریان استفاده می‌کند.

• آباکوس از المنت‌های چهار وجهی، شش وجهی، هشت وجهی، المان‌های پوسته‌ای (Shell) و سازه‌ای (Beam) برای تحلیل تنش و تغییر شکل استفاده می‌کند.

3. کیفیت مش:

• در فلوئنت، کیفیت مش بر اساس معیارهایی مانند Y+، Aspect Ratio و Skewness سنجیده می‌شود تا دقت حلگر در تحلیل جریان افزایش یابد.

• در آباکوس، کیفیت مش بر اساس معیارهایی مانند Distortion, Aspect Ratio, Jacobian Ratio و Element Quality سنجیده می‌شود تا از همگرایی در تحلیل تنش و تغییر شکل اطمینان حاصل شود.

4. روش‌های تولید مش:

• فلوئنت از Meshing Fluent و ICEM CFD برای تولید مش استفاده می‌کند.

• آباکوس از Abaqus CAE و ماژول Abaqus Meshing برای تولید مش با دقت بالا بهره می‌برد.

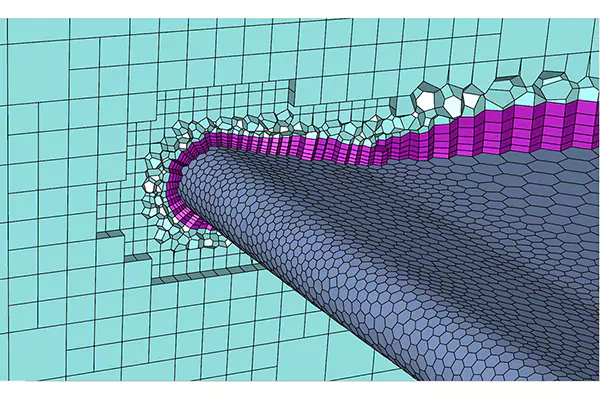

5. مش بندی لایه مرزی (Boundary Layer Meshing):

• در فلوئنت، مش‌بندی لایه مرزی برای بهبود دقت در تحلیل جریان‌های توربولانس و انتقال حرارت بسیار مهم است.

• در آباکوس، مش‌بندی لایه‌های مرزی برای تحلیل تنش‌های تماسی و تحلیل‌های حرارتی کاربرد دارد.

6. نوع شبکه‌بندی:

• فلوئنت از مش‌های غیرساختار یافته (Unstructured) برای حل جریان‌های پیچیده استفاده می‌کند.

• آباکوس ترجیحاً از مش‌های ساختار یافته (Structured) برای دقت بالاتر در تحلیل‌های تنش و خمش استفاده می‌کند.

نتیجه مش زدن در انسیس فلوئنت با آباکوس:

• اگر در زمینه تحلیل سیالات و آیرودینامیک کار می‌کنید، مش بندی در فلوئنت بهینه‌تر است.

• اگر در تحلیل تنش، تغییر شکل و تحلیل سازه‌ای کار می‌کنید، مش بندی در آباکوس مناسب‌تر است.

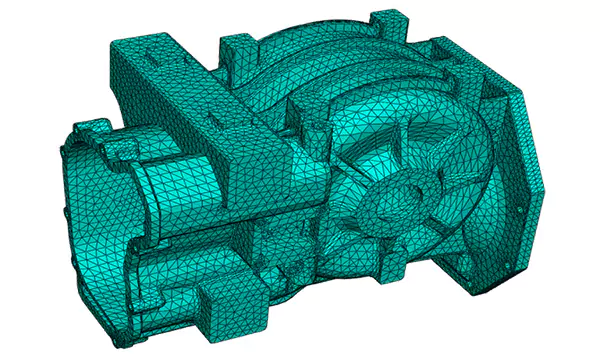

4 راهکار مش زدن در انسیس فلوئنت :

بهبود کارایی شبیه‌سازی‌ها با انسیس فلوئنت به انتخاب و بهینه‌سازی مش بستگی دارد.

1- استفاده از مش‌های تطبیقی است. این مش‌ها تنها در نواحی حساس، مانند مناطق با تغییرات جریان شدید، سلول‌های ریزتر ایجاد می‌کنند، که باعث کاهش حجم محاسباتی می‌شود.

2- استفاده از مش‌های غیرساختاری برای هندسه‌های پیچیده است. مش زدن در انسیس فلوئنت با این نوع مش‌ها می‌تواند پوشش بهتری برای جزئیات پیچیده مدل فراهم کند.

3- انتخاب اندازه مناسب سلول‌ها است. استفاده از سلول‌های بزرگ‌تر در نواحی کم‌اهمیت و کوچک‌تر در نواحی بحرانی موجب بهینه‌سازی منابع محاسباتی و زمان شبیه‌سازی می‌شود.

4- استفاده از روش‌های بهینه‌سازی مش مانند کاهش تعداد سلول‌ها در نواحی با تغییرات کم، بدون کاهش دقت شبیه‌سازی است. با اعمال این چهار راهکار، می‌توان کارایی شبیه‌سازی‌ها را به‌طور چشمگیری بهبود بخشید.
