داینامیک دیالوگ در WinCC

داینامیک دیالوگ در WinCC و کاربردهای آن

نرم‌افزار WinCC نقش بسیار مهمی در اتوماسیون صنعتی و مانیتورینگ فرآیندها دارد. این نرم‌افزار امکان طراحی HMI و SCADA را به شکل پیشرفته فراهم می‌کند و به اپراتورها اجازه می‌دهد تا فرآیندهای پیچیده صنعتی را به صورت بصری مدیریت کنند. یکی از ویژگی‌های کلیدی WinCC، قابلیت داینامیک‌سازی Dynamicization عناصر گرافیکی و داده‌هاست که انعطاف و کارایی سیستم را به شدت افزایش می‌دهد.

حالت‌های مختلف داینامیک‌سازی شامل Tag Connection، Dynamic Dialog ، C-Action ،VBS Action و Direct Connection هستند. هر یک از این حالت‌ها کاربردهای خاص خود را دارند و بسته به نیاز پروژه می‌توان از آنها بهره برد. برای مثال، Tag Connection امکان اتصال مستقیم به تگ‌های PLC را فراهم می‌کند، در حالی که C-Action و VBS Action برای اجرای دستورالعمل‌ها و تغییر رفتار گرافیک‌ها به صورت شرطی به کار می‌روند. Direct Connection نیز برای تبادل مستقیم داده بین المان‌ها مناسب است.

در این مقاله تمرکز ما بر روی حالت داینامیک دیالوگ Dynamic Dialog است، که یکی از ابزارهای بسیار کاربردی WinCC برای ایجاد دیالوگ‌های پویا و قابل تنظیم در زمان اجرا می‌باشد. با استفاده از Dynamic Dialog می‌توان فرم‌ها و دیالوگ‌هایی ساخت که بر اساس شرایط عملیاتی تغییر می‌کنند، بدون اینکه نیاز به ایجاد صفحات ثابت و متعدد باشد. این ویژگی باعث می‌شود طراحی HMI بسیار منعطف‌تر شود و کاربران بتوانند به سرعت با تغییرات فرآیند هماهنگ شوند.

در نهایت، دانستن و استفاده صحیح از این حالت‌های داینامیک، به ویژه Dynamic Dialog ، باعث افزایش بهره‌وری و کاهش خطا در محیط‌های صنعتی می‌شود و به مهندسین امکان می‌دهد سیستم‌های HMI و SCADA حرفه‌ای‌تر و کارآمدتری طراحی کنند.

انواع حالت های داینامیک دیالوگ (Dynamic Dialog ) :

حالت Dynamic Dialog یکی از مهم‌ترین و پرکاربردترین حالت‌های داینامیک در WinCC به شمار می‌رود. این حالت امکان ایجاد تغییرات پویا و تعاملی در اشیای گرافیکی HMI را فراهم می‌کند و باعث می‌شود صفحات مانیتورینگ صرفاً تصاویر ثابت نباشند، بلکه به شکلی زنده و واکنش‌گرا به تغییرات فرآیند پاسخ دهند.

ویژگی کلیدی Dynamic Dialog این است که بر اساس مشخصه‌های مختلف اشیا، مانند رنگ (Color)، موقعیت (Position) و سایر ویژگی‌های متفرقه، می‌توان رفتار پویا ایجاد کرد. این حالت داینامیک قابلیت اعمال روی چهار نوع تیپ داده را دارد : Analog، Boolean ، Bit وDirect برای مثال، با استفاده از تیپ Analog می‌توان تغییرات مقادیر سنسورها و پارامترهای فرآیند را به صورت گرافیکی نمایش داد، یا با استفاده از Boolean و Bit وضعیت‌های دو حالته تجهیزات را به تصویر کشید.

با اعمال داینامیک دیالوگ روی اشیا، در واقع به آنها «روح» بخشیده می‌شود. این یعنی هر تغییر در مقادیر واقعی فرآیند، به صورت مستقیم و گرافیکی روی المان‌ها نشان داده می‌شود و اپراتور می‌تواند به سرعت وضعیت سیستم را ارزیابی کند. این قابلیت نه تنها جذابیت بصری صفحات HMI را افزایش می‌دهد، بلکه باعث بهبود کارایی، دقت و پاسخ‌دهی سیستم‌های مانیتورینگ می‌شود.

در نهایت، استفاده صحیح از Dynamic Dialog به مهندسین امکان می‌دهد تا صفحات HMI و SCADA را به شکلی طراحی کنند که تعاملی، پویا و کارآمد باشند و به شکل زنده تغییرات فرآیند را منعکس کنند، چیزی که سایر حالت‌های داینامیک به این شدت و دقت ارائه نمی‌کنند.

حالت آنالوگ در داینامیک دیالوگ (Dynamic Dialog ) :

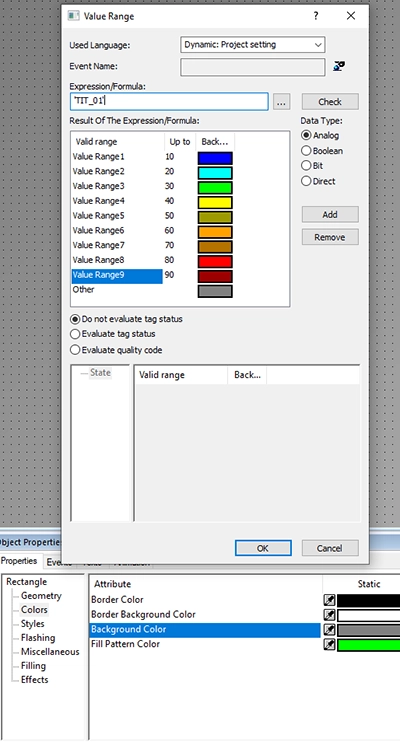

حالت آنالوگ داینامیک دیالوگ Analog Dynamic Dialog یکی از قدرتمندترین ابزارهای WinCC برای ایجاد تعامل بصری و پویا در صفحات HMI است. با استفاده از این حالت، می‌توان طیف وسیعی از تغییرات را بر اساس مقادیر واقعی فرآیند روی اشیا اعمال کرد. این تغییرات می‌تواند شامل رنگ (Color)، موقعیت (Position)، اندازه (Size) و سایر مشخصه‌های گرافیکی اشیا باشد و به اپراتورها امکان می‌دهد تا وضعیت فرآیند را به سرعت و به صورت بصری درک کنند.

یکی از کاربردهای رایج آنالوگ Dynamic Dialog ، تغییر رنگ اشیا بر اساس مقادیر Analog مانند دما (Temperature) یا فشار (Pressure) است. برای مثال، با افزایش دمای یک سنسور، رنگ یک شی می‌تواند از طیف‌های سرد (مانند آبی و سبز) به طیف‌های گرم (مانند زرد، نارنجی و قرمز) تغییر کند. این قابلیت باعث می‌شود تا وضعیت فرآیند به شکل بسیار طبیعی و قابل فهم برای اپراتور نمایش داده شود.

استفاده از داینامیک دیالوگ در حالت آنالوگ تنها محدود به رنگ نیست؛ بلکه می‌توان موقعیت و اندازه اشیا را نیز به تغییرات فرآیند متصل کرد. برای مثال، سطح یک مخزن یا ارتفاع یک شاخص می‌تواند با مقدار Analog متناسب تغییر کند و جلوه‌ای کاملاً تعاملی و زنده ایجاد نماید. این ویژگی باعث می‌شود صفحات HMI تنها نمایش‌دهنده داده نباشند، بلکه به صورت زنده با فرآیند ارتباط برقرار کنند.

در نهایت، به کمک Dynamic Dialog و حالت آنالوگ آن، مهندسین و اپراتورها می‌توانند صفحات مانیتورینگ پویا، قابل فهم و جذاب طراحی کنند که تغییرات فرآیند را به شکلی واضح و بصری نمایش می‌دهد و تجربه کاربری HMI را به سطح بالاتری می‌برد.

حالت بولین در داینامیک دیالوگ (Dynamic Dialog ) :

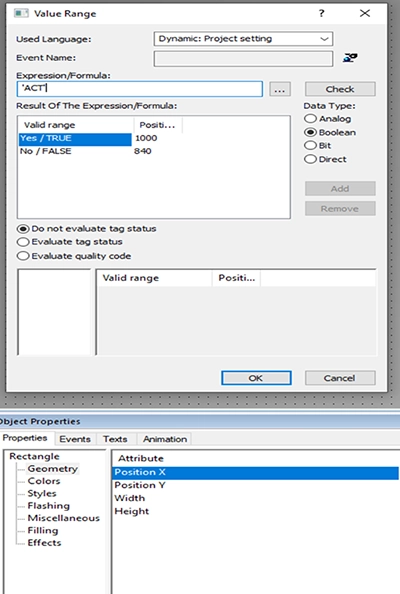

حالت بولین داینامیک دیالوگ Boolean Dynamic Dialog یکی از کاربردی‌ترین ابزارهای WinCC برای ایجاد تغییرات منطقی و دو حالته در اشیا گرافیکی است. در این حالت، تمامی مشخصه‌های اشیا بر اساس مقادیر Boolean صفر و یک تنظیم می‌شوند و می‌توان رفتار اشیا را در دو وضعیت کاملاً متفاوت تعریف کرد. این قابلیت به طراحان HMI اجازه می‌دهد تا صفحات مانیتورینگ تعاملی و واضح طراحی کنند که تغییر وضعیت تجهیزات را به شکل بصری نشان می‌دهد.

با استفاده از بولین Dynamic Dialog می‌توان موقعیت (Position)، نمایش (Visibility)، رنگ (Color) و سایر مشخصه‌های یک شی را به حالت صفر و یک محدود کرد. برای مثال، یک شی می‌تواند در یک موقعیت خاص قرار گیرد و با تغییر مقدار Boolean به موقعیت دوم منتقل شود. یا یک شی می‌تواند در حالت صفر مخفی باشد و با فعال شدن مقدار یک، نمایش داده شود. این قابلیت برای نمایش روشن/خاموش تجهیزات، فعال/غیرفعال بودن فرمان‌ها و وضعیت‌های دو حالته بسیار مفید است.

یکی دیگر از کاربردهای مهم داینامیک دیالوگ در حالت بولین، ساده‌سازی فرآیندهای پیچیده و افزایش قابلیت خوانایی HMI است. با تعریف دو حالت برای هر شی، اپراتور می‌تواند به سرعت وضعیت تجهیزات یا پارامترهای مهم را تشخیص دهد و تصمیمات به موقع اتخاذ کند. این امر باعث افزایش ایمنی، کاهش خطا و بهبود کارایی سیستم‌های مانیتورینگ می‌شود.

در نهایت، استفاده صحیح از بولین Dynamic Dialog به طراحان HMI امکان می‌دهد تا صفحات کاملاً تعاملی، واضح و کارآمد ایجاد کنند، جایی که تغییرات فرآیند به سرعت و به صورت بصری منعکس می‌شود و تجربه کاربری سیستم‌های WinCC به سطح بالاتری می‌رسد.

آموزش آنلاین WINCC

یادگیری نرم‌افزار WinCC یکی از گام‌های کلیدی برای ورود حرفه‌ای به دنیای اتوماسیون صنعتی است. یکی از مهم‌ترین بخش‌های WinCC که اغلب نادیده گرفته می‌شود، پیکربندی بخش کنترل دسترسی کاربران است که نقش مستقیمی در امنیت و پایداری سیستم دارد.

حالت بیت در داینامیک دیالوگ (Dynamic Dialog ) :

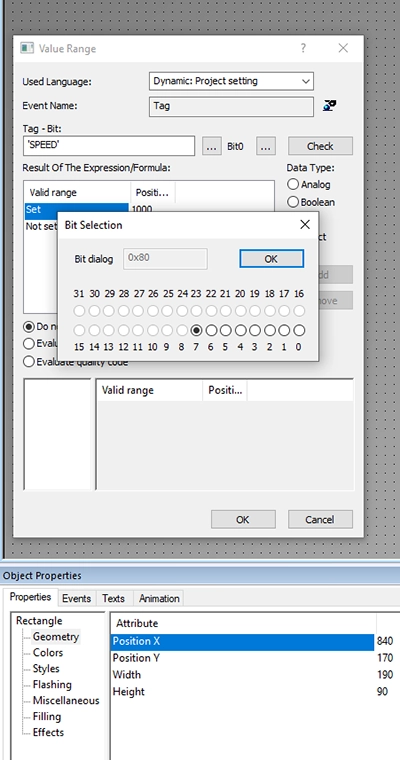

حالت بیت داینامیک دیالوگ Bit Dynamic Dialog یکی دیگر از حالت‌های مهم دینامیک در WinCC است که برای اعمال تغییرات دو حالته روی اشیا به کار می‌رود. مشابه حالت Boolean، در این حالت نیز مشخصه‌های اشیا در دو وضعیت صفر و یک قرار می‌گیرند، اما تفاوت اصلی در این است که می‌توان یک تگ ۸ یا ۱۶ بیتی را انتخاب کرد و بر اساس یک بیت مشخص، حالت صفر و یک را تعریف نمود. این ویژگی امکان کنترل دقیق‌تر و انعطاف بیشتر نسبت به حالت Boolean را فراهم می‌کند.

با استفاده از بیت Dynamic Dialog می‌توان ویژگی‌های مختلف یک شی، مانند رنگ (Color)، موقعیت (Position) و نمایش (Visibility) را به حالت صفر و یک محدود کرد. برای مثال، اگر بیت شماره ۱۵ از یک تگ ۱۶ بیتی فعال شود، رنگ یک شی می‌تواند از یک رنگ به رنگ دیگر تغییر کند، یا یک شی می‌تواند در یک موقعیت خاص قرار گیرد و با تغییر بیت به وضعیت دیگری منتقل شود. این قابلیت برای کنترل تجهیزات با چندین وضعیت داخلی و نمایش جزئیات فرآیند بسیار مفید است.

مزیت اصلی داینامیک دیالوگ در حالت بیت این است که امکان استفاده از یک تگ چندبیتی و بررسی هر بیت به صورت مستقل وجود دارد. این ویژگی باعث می‌شود طراحی HMI انعطاف‌پذیرتر و حرفه‌ای‌تر شود و بتوان تغییرات پیچیده فرآیند را به شکل ساده و قابل فهم برای اپراتور نمایش داد.

در نهایت، استفاده صحیح از BIT Dynamic Dialog باعث می‌شود صفحات HMI و SCADA به صورت تعاملی و دقیق عمل کنند، تغییرات فرآیند به سرعت منعکس شوند و تجربه کاربری سیستم‌های WinCC به سطح بالاتری برسد، به‌ویژه در پروژه‌هایی که نیاز به کنترل دقیق بیت‌ها و نمایش دو حالته المان‌ها دارند.

حالت دایرکت در داینامیک دیالوگ (Dynamic Dialog ) :

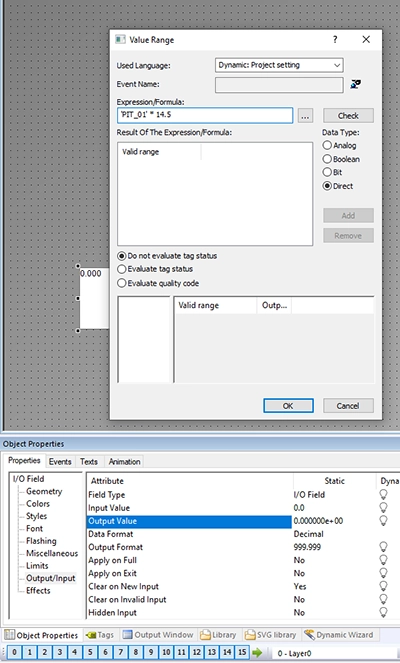

حالت دایرکت داینامیک دیالوگ Direct Dynamic Dialog یکی از پیشرفته‌ترین حالت‌های دینامیک در WinCC است که امکان ایجاد تغییرات و محاسبات مستقیم روی تگ‌ها بدون نیاز به برنامه‌نویسی مجدد در PLC را فراهم می‌کند. با استفاده از این حالت، می‌توان در خود نرم‌افزار WinCC فرمول‌نویسی کرد و رفتار اشیا را بر اساس مقادیر واقعی فرآیند تغییر داد. این ویژگی به مهندسین اجازه می‌دهد بدون ورود به برنامه PLC، محاسبات پیچیده و تعامل بین تگ‌ها را به سادگی انجام دهند.

در حالت دایرکت Dynamic Dialog می‌توان دو یا چند تگ را با اعمال ریاضی مانند جمع، تفریق، ضرب، تقسیم و سایر عملیات درگیر نمود. برای مثال، می‌توان مجموع دو سنسور دما یا فشار را محاسبه کرد و نتیجه را به یک تگ دیگر متصل نمود تا تغییرات به صورت زنده روی HMI نمایش داده شود. همچنین، می‌توان بر اساس مقادیر فرآیند، فرمول‌های شرطی تعریف کرد و خروجی یک تگ را به شکل پویا تغییر داد. این قابلیت باعث می‌شود صفحات مانیتورینگ انعطاف‌پذیرتر و هوشمندتر شوند.

استفاده از داینامیک دیالوگ در حالت Direct امکان طراحی HMI تعاملی و حرفه‌ای را فراهم می‌کند که بدون تغییر برنامه PLC، پاسخ‌گویی به شرایط مختلف فرآیند را بهبود می‌بخشد. این روش برای پروژه‌هایی که نیاز به محاسبات سریع، تغییر مقادیر و ترکیب چند تگ دارند بسیار مناسب است و از پیچیدگی‌های اضافی جلوگیری می‌کند.

در نهایت، به کمک دایرکت Dynamic Dialog ، مهندسین می‌توانند سیستم‌های SCADA و HMI را با حداقل تغییرات در PLC و حداکثر انعطاف طراحی کنند، طوری که محاسبات و فرمول‌ها به صورت زنده و تعاملی روی اشیا اعمال شود و تجربه کاربری در WinCC به سطح بالاتری برسد.

اهمیت یادگیری داینامیک دیالوگ (Dynamic Dialog ) :

یادگیری و کار با Dynamic Dialog در WinCC یکی از مهارت‌های حیاتی برای مهندسین اتوماسیون صنعتی و طراحان HMI است. این حالت داینامیک امکان ایجاد صفحات مانیتورینگ تعاملی و پویا را فراهم می‌کند و به اپراتورها اجازه می‌دهد تا تغییرات فرآیند را به صورت بصری و سریع مشاهده کنند. استفاده صحیح از داینامیک باعث افزایش کارایی، دقت و ایمنی سیستم‌های SCADA می‌شود و طراحی HMI را از حالت ثابت و ساده به تجربه‌ای تعاملی و هوشمند ارتقا می‌دهد.

اهمیت یادگیری داینامیک به دلیل انعطاف و قابلیت‌های گسترده آن بسیار زیاد است. با این ابزار می‌توان تغییرات رنگ، موقعیت، اندازه و نمایش اشیا را به صورت خودکار بر اساس مقادیر واقعی فرآیند اعمال کرد. همچنین، امکان کار با حالت‌های مختلف دینامیک مانند Analog، Boolean ، Bit و Direct، قدرت طراحی صفحات پویا و حرفه‌ای را به طراحان می‌دهد. مهندسینی که با داینامیک آشنا هستند، می‌توانند صفحات HMI را به شکلی طراحی کنند که نه تنها اطلاعات فرآیند را نمایش می‌دهند، بلکه تجربه کاربری اپراتور را به شدت بهبود می‌بخشند.

در پکیج مجازی WinCC، یادگیری داینامیک دیالوگ به صورت کامل و عملی ارائه شده است. این پکیج شامل آموزش گام‌به‌گام، مثال‌های واقعی و تمرینات کاربردی است که مهارت‌های لازم برای پیاده‌سازی تمامی حالت‌های داینامیک را به کاربر منتقل می‌کند. با استفاده از این آموزش‌ها، یادگیری نه تنها ساده می‌شود، بلکه امکان تجربه عملی و درک دقیق از نحوه عملکرد آن در پروژه‌های واقعی فراهم می‌گردد.

جمع بندی در داینامیک دیالوگ :

در WinCC، انواع داینامیک‌سازی شامل Tag Connection، Dynamic Dialog ، C-Action ، Visual Action و Direct Connection هستند که هر یک امکانات ویژه‌ای برای ایجاد صفحات HMI تعاملی و پویا فراهم می‌کنند. این حالت‌ها باعث می‌شوند طراحی سیستم‌های مانیتورینگ تنها محدود به تصاویر ثابت نباشد و بتوان تغییرات فرآیند را به شکل زنده و بصری نمایش داد.

از میان این حالات، Dynamic Dialog نقش بسیار مهمی دارد و به طراحان امکان می‌دهد تا اشیا گرافیکی را بر اساس مقادیر فرآیند به صورت پویا تغییر دهند. با استفاده از این حالت، می‌توان رنگ، موقعیت، اندازه و سایر مشخصه‌های اشیا را تغییر داد و صفحات HMI را به تجربه‌ای تعاملی و واقعی تبدیل کرد. یادگیری و تسلط بر دینامیک باعث افزایش دقت، کارایی و ایمنی در سیستم‌های SCADA و HMI می‌شود.

حالت‌های مختلف داینامیک دیالوگ شامل Analog، Boolean، Bit و Direct هستند که هر یک کاربردهای ویژه خود را دارند. به کمک این حالت‌ها، می‌توان تغییرات مقادیر سنسورها را به صورت گرافیکی نمایش داد، رفتار دو حالته تجهیزات را نشان داد، محاسبات ریاضی روی تگ‌ها انجام داد و به اشیا “روح” بخشید تا تغییرات فرآیند به صورت واضح و تعاملی منعکس شود.

استفاده از دینامیک ها باعث می‌شود طراحی HMI نه تنها زیبا و جذاب باشد، بلکه عملی و کارآمد نیز باشد. با آموزش عملی در پکیج مجازی WinCC، کاربران می‌توانند تمام حالات داینامیک را با مثال‌های واقعی تمرین کنند و مهارت لازم برای پیاده‌سازی سیستم‌های حرفه‌ای را کسب کنند. در نهایت، تسلط بر دینامیک ها کلید طراحی صفحات HMI پیشرفته و مدیریت بهتر فرآیندهای صنعتی است و اهمیت آن در پروژه‌های اتوماسیون صنعتی غیرقابل انکار است.
