Simatic Manager و برنامه‌نویسی پی‌ال‌سی

Simatic Manager نرم‌افزاری است که توسط شرکت زیمنس برای برنامه‌ریزی و مدیریت پی‌ال‌سی‌های سری S7 ارائه شده است. این نرم‌افزار به کاربران امکان می‌دهد تا پروژه‌های اتوماسیون صنعتی را از مرحله طراحی تا پیاده‌سازی به صورت دقیق مدیریت کنند. یکی از کاربردهای مهم این نرم‌افزار، برنامه‌نویسی پی‌ال‌سی است که در آن کاربران می‌توانند با استفاده از زبان‌های LAD، FBD و STL برنامه‌های کنترلی مورد نیاز برای ماشین‌آلات و خطوط تولید را ایجاد کنند.

در این بخش نیز توجه به تفاوت TIA Portal و SIMATIC Manager اهمیت دارد، زیرا در TIA Portal امکانات بیشتری برای زبان‌های برنامه‌نویسی SCL و ابزارهای پیشرفته تحلیل و اشکال‌زدایی ارائه شده است که در Simatic Manager وجود ندارد.

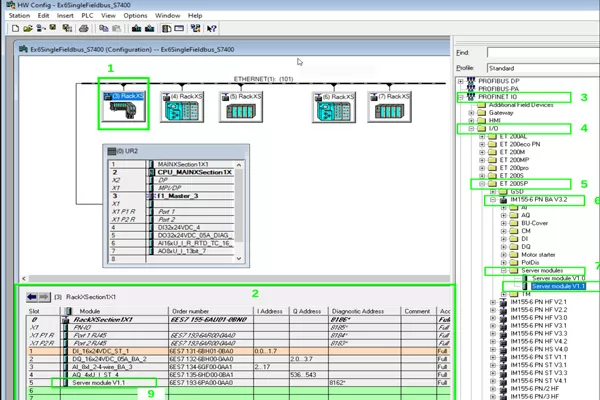

Simatic Manager همچنین بخش مدیریت سخت‌افزار (Hardware Configuration) را ارائه می‌دهد که امکان پیکربندی ماژول‌ها و ایستگاه‌های پی‌ال‌سی را فراهم می‌کند. در این بخش می‌توان نوع CPU، کارت‌های ورودی/خروجی دیجیتال و آنالوگ، منابع تغذیه و سایر ماژول‌ها را مشخص کرد. پس از تعریف سخت‌افزار، نرم‌افزار ارتباط بین بلوک‌های برنامه و ورودی/خروجی‌های واقعی سیستم را برقرار می‌کند.

از دیگر بخش‌های مهم Simatic Manager می‌توان به Network Configuration اشاره کرد. این قسمت به کاربران امکان می‌دهد شبکه‌های پروفی‌باس و اترنت صنعتی را طراحی و مدیریت کنند. ارتباط بین چند پی‌ال‌سی و سایر تجهیزات اتوماسیون مانند HMI یا درایوها در این قسمت تعریف می‌شود و از صحت عملکرد شبکه قبل از اجرا اطمینان حاصل می‌گردد.

Simatic Manager همچنین امکانات عیب‌یابی و شبیه‌سازی محدودی ارائه می‌دهد. با استفاده از Online Mode می‌توان برنامه را به پی‌ال‌سی دانلود کرد و وضعیت ورودی و خروجی‌ها را در زمان واقعی مشاهده نمود. این قابلیت به تشخیص خطاها و رفع مشکلات سیستم کمک می‌کند.

TIA Portal و مزایای مدرن

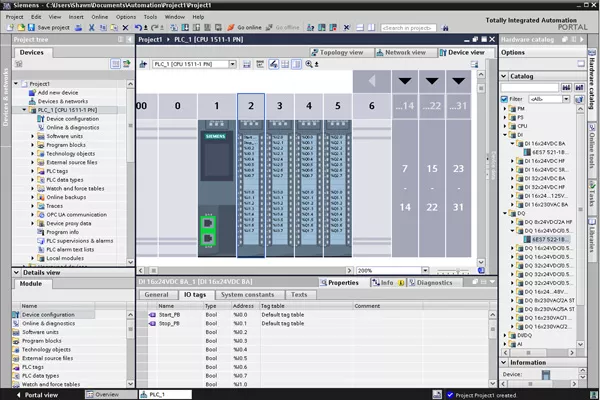

TIA Portal (Totally Integrated Automation Portal) یک محیط یکپارچه و مدرن برای برنامه‌ریزی و مدیریت سیستم‌های اتوماسیون صنعتی است که توسط شرکت زیمنس توسعه یافته است. این نرم‌افزار نسل جدید برنامه‌نویسی پی‌ال‌سی‌ها را با امکانات گسترده برای مدیریت HMI ، شبکه‌های صنعتی و سایر تجهیزات اتوماسیون ارائه می‌دهد.

یکی از مهم‌ترین کاربردهای TIA Portal ، برنامه‌نویسی پی‌ال‌سی‌های زیمنس است. این نرم‌افزار از خانواده S7-1200، S7-1500 و حتی برخی پی‌ال‌سی‌های قدیمی پشتیبانی می‌کند. کاربران می‌توانند از زبان‌های LAD، FBD، STL و SCL برای نوشتن برنامه استفاده کنند. یکی از مزایای مهم TIA Portal نسبت به Simatic Manager ، محیط گرافیکی مدرن و امکان Drag & Drop برای ایجاد و مدیریت بلوک‌های برنامه است که سرعت توسعه پروژه‌ها را افزایش می‌دهد.

TIA Portal شامل بخش پیکربندی سخت‌افزار (Hardware Configuration) است که کاربران می‌توانند CPU ، کارت‌های ورودی/خروجی، ماژول‌های ارتباطی و سایر تجهیزات را تعریف و به پروژه اضافه کنند. همچنین ارتباط بین سخت‌افزار و برنامه‌های کنترلی به صورت خودکار برقرار می‌شود و این امر خطاهای احتمالی در زمان اجرای پروژه را کاهش می‌دهد.

یکی دیگر از بخش‌های مهم TIA Portal، HMI و Visualization است. در این بخش، کاربران می‌توانند صفحات گرافیکی برای نمایش و کنترل فرآیندهای صنعتی ایجاد کنند. ابزارهای پیشرفته طراحی HMI ، شامل نمودارها، دکمه‌ها، ترندها و آلارم‌ها، امکان ساخت رابط کاربری حرفه‌ای و کاربردی را فراهم می‌کنند. این بخش همچنین به صورت مستقیم با پی‌ال‌سی‌ها ارتباط دارد و داده‌ها را در زمان واقعی نمایش می‌دهد.

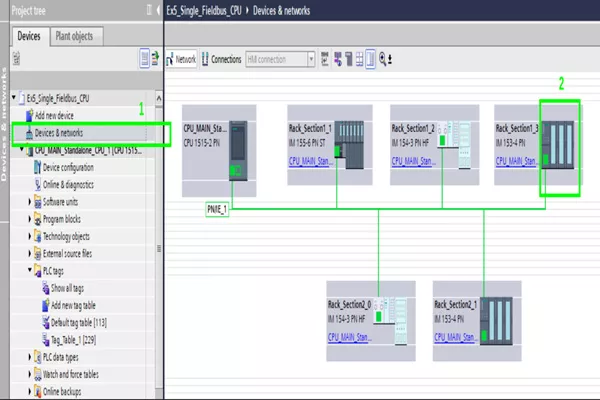

Network Configuration در TIA Portal امکان طراحی و مدیریت شبکه‌های صنعتی شامل پروفی‌باس و اترنت صنعتی را فراهم می‌کند. با این ابزار می‌توان ارتباط بین پی‌ال‌سی‌ها، HMI و سایر تجهیزات اتوماسیون را به راحتی تعریف و مانیتور کرد. علاوه بر این، TIA Portal ابزارهای شبیه‌سازی و عیب‌یابی پیشرفته‌ای ارائه می‌دهد که به مهندسین اجازه می‌دهد قبل از اجرای واقعی پروژه، عملکرد سیستم را بررسی و بهینه‌سازی کنند.

ساختار پروژه در TIA Portal به صورت مرکزی و یکپارچه طراحی شده است، به طوری که تمامی بلوک‌ها، سخت‌افزار، شبکه‌ها و HMI در یک محیط قابل مدیریت هستند. این ساختار یکپارچه باعث کاهش خطاها، صرفه‌جویی در زمان و افزایش بهره‌وری مهندسین اتوماسیون می‌شود.در اینجا نیز توجه به تفاوت TIA Portal و SIMATIC Manager اهمیت دارد، زیرا انتخاب محیط یکپارچه یا سنتی مستقیماً روی سرعت و دقت پروژه اثر می‌گذارد.

بررسی تفاوت TIA Portal و SIMATIC Manager و انتخاب نرم‌افزار مناسب

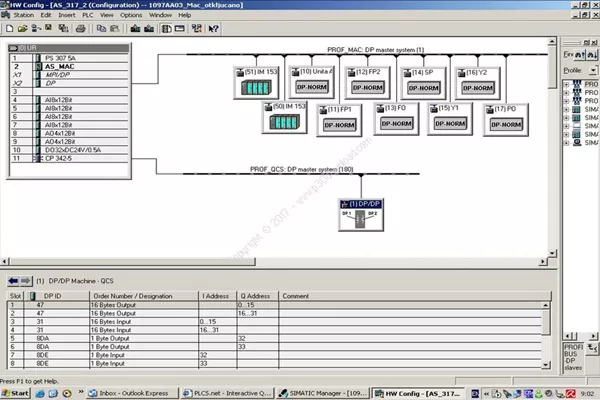

Simatic Manager و TIA Portal هر دو نرم‌افزارهای برنامه‌نویسی و مدیریت پی‌ال‌سی‌های زیمنس هستند، اما تفاوت‌های مهمی در ساختار، امکانات و تجربه کاربری دارند. این تفاوت‌ها باعث می‌شود هر نرم‌افزار برای نوع خاصی از پروژه‌ها و سخت‌افزارها مناسب باشد. Simatic Manager نرم‌افزاری سنتی و قدیمی‌تر است که برای خانواده پی‌ال‌سی‌های S7-300 و S7-400 طراحی شده است. این نرم‌افزار بر مدیریت بلوک‌های برنامه، پیکربندی سخت‌افزار و طراحی شبکه تمرکز دارد و امکانات آن محدودتر و ساده‌تر از نرم‌افزارهای مدرن است.

رابط کاربری Simatic Manager به صورت درختی و متنی است و بیشتر مناسب مهندسانی است که با پروژه‌های کوچک تا متوسط سروکار دارند. یکی از محدودیت‌های این نرم‌افزار، نبود محیط یکپارچه برای HMI و شبیه‌سازی است؛ به همین دلیل کاربران برای مدیریت صفحات گرافیکی یا ارتباط با شبکه‌های پیچیده باید از نرم‌افزارهای جانبی استفاده کنند.

در مقابل، TIA Portal یک محیط یکپارچه و مدرن ارائه می‌دهد که علاوه بر برنامه‌نویسی پی‌ال‌سی، امکانات پیشرفته‌ای برای HMI ، شبیه‌سازی و مدیریت شبکه‌های صنعتی فراهم می‌کند. در TIA Portal ، کاربران می‌توانند پی‌ال‌سی، HMI و شبکه را در یک محیط واحد مدیریت کنند و این باعث کاهش خطا و افزایش سرعت توسعه پروژه می‌شود.

رابط کاربری TIA Portal گرافیکی و کاربرپسند است و امکان Drag & Drop ، پیش‌نمایش و شبیه‌سازی در زمان واقعی را فراهم می‌کند. همچنین این نرم‌افزار از پی‌ال‌سی‌های S7-1200 و S7-1500 و نسل‌های جدیدتر پشتیبانی می‌کند، در حالی که Simatic Manager محدود به مدل‌های قدیمی‌تر است.

از نظر برنامه‌نویسی، هر دو نرم‌افزار از زبان‌های LAD، FBD و STL پشتیبانی می‌کنند، اما TIA Portal امکانات بیشتری مانند SCL و ابزارهای پیشرفته تحلیل و اشکال‌زدایی ارائه می‌دهد. علاوه بر این، TIA Portal دارای قابلیت یکپارچه‌سازی HMI و شبکه است، در حالی که در Simatic Manager هر کدام از این بخش‌ها نیازمند نرم‌افزار جداگانه هستند.

به طور خلاصه، تفاوت TIA Portal و SIMATIC Manager در این بخش نیز مشهود است: Simatic Manager نرم‌افزاری ساده و سنتی برای مدیریت پی‌ال‌سی‌های قدیمی است، در حالی که TIA Portal یک محیط مدرن و یکپارچه است که سرعت، دقت و قابلیت‌های پیشرفته بیشتری ارائه می‌دهد.

دوره‌های مجازی پی‌ال‌سی و کاربرد نرم‌افزارها

در دوره‌های مجازی پی‌ال‌سی، آموزش‌ها به دو شکل برگزار می‌شود: دوره مقدماتی و پیشرفته با Simatic Manager و دوره مقدماتی و پیشرفته با TIA Portal . در هر دو دوره، تمامی بخش‌ها و قسمت‌های نرم‌افزار به طور کامل آموزش داده می‌شود. این شامل برنامه‌نویسی پی‌ال‌سی با زبان‌های LAD ، FBD و STL ، مدیریت بلوک‌ها، پیکربندی سخت‌افزار، طراحی شبکه و شبیه‌سازی می‌باشد.

در دوره Simatic Manager ، تمرکز بر پروژه‌های سنتی پی‌ال‌سی‌های S7-300 و S7-400 است و کاربر با ساختار درختی پروژه، مدیریت بلوک‌ها و ارتباط با سخت‌افزارهای قدیمی به طور کامل آشنا می‌شود. در اینجا نیز مهندسین با تفاوت TIA Portal و SIMATIC Manager آشنا می‌شوند تا انتخاب صحیح نرم‌افزار برای پروژه‌های آینده آسان‌تر باشد.

در مقابل، در دوره TIA Portal ، محیط یکپارچه و مدرن نرم‌افزار آموزش داده می‌شود و علاوه بر برنامه‌نویسی پی‌ال‌سی، نحوه ایجاد صفحات HMI ، مدیریت شبکه‌های صنعتی و استفاده از ابزارهای پیشرفته شبیه‌سازی و عیب‌یابی نیز آموزش داده می‌شود. این دوره به کاربران اجازه می‌دهد تمامی قابلیت‌های TIA Portal را به صورت عملی تجربه کنند و بتوانند پروژه‌های مدرن اتوماسیون صنعتی را به طور کامل پیاده‌سازی نمایند.

به این ترتیب، هر دو دوره به گونه‌ای طراحی شده‌اند که شرکت‌کنندگان پس از پایان آن، توانایی کامل مدیریت پروژه‌های پی‌ال‌سی و استفاده از تمام امکانات نرم‌افزار مربوطه را خواهند داشت.

جمع بندی نهایی تفاوت TIA Portal و SIMATIC Manager

تفاوت اصلی بین Simatic Manager و TIA Portal در محیط کاربری و امکانات یکپارچه آن‌هاست. Simatic Manager نرم‌افزاری سنتی و متنی است که بیشتر برای پی‌ال‌سی‌های قدیمی خانواده S7-300 و S7-400 طراحی شده و تمرکز آن بر مدیریت بلوک‌ها و پیکربندی سخت‌افزار است، در حالی که TIA Portal یک محیط مدرن و گرافیکی ارائه می‌دهد که علاوه بر برنامه‌نویسی پی‌ال‌سی های جدید زیمنس، امکان مدیریت HMI ، شبکه‌های صنعتی و شبیه‌سازی پیشرفته را به صورت یکپارچه فراهم می‌کند.

Simatic Manager با رابط کاربری درختی، مناسب پروژه‌های کوچک تا متوسط است و کاربران با مدیریت بلوک‌ها، طراحی شبکه و پیکربندی سخت‌افزار می‌توانند برنامه‌های کنترلی قابل اجرا ایجاد کنند. این نرم‌افزار بیشتر مناسب پروژه‌های سنتی و سخت‌افزارهای قدیمی است و برای HMI یا شبیه‌سازی نیازمند نرم‌افزارهای جانبی می‌باشد.

در مقابل، TIA Portal با محیط یکپارچه، قابلیت Drag & Drop و ابزارهای گرافیکی مدرن، امکان طراحی پروژه‌های پیچیده با پی‌ال‌سی‌های جدید، HMI و شبکه‌های صنعتی را به راحتی فراهم می‌کند. همچنین شبیه‌سازی و عیب‌یابی پیشرفته این نرم‌افزار، بررسی عملکرد سیستم قبل از اجرا و کاهش خطاها را ممکن می‌سازد. در این بخش نیز تأکید می‌کنیم که تفاوت TIA Portal و SIMATIC Manager در عمل برای پروژه‌های مدرن و سنتی کاملاً مشهود است.

در دوره‌های مجازی پی‌ال‌سی ، آموزش‌ها به دو شکل با Simatic Manager و TIA Portal ارائه می‌شود. در هر دو دوره، تمامی بخش‌ها از برنامه‌نویسی بلوک‌ها، پیکربندی سخت‌افزار، طراحی شبکه تا شبیه‌سازی و عیب‌یابی آموزش داده می‌شود. این دوره‌ها به گونه‌ای طراحی شده‌اند که شرکت‌کنندگان پس از پایان آن‌ها بتوانند پروژه‌های اتوماسیون صنعتی را به طور کامل مدیریت و اجرا کنند.

در مجموع، Simatic Manager مناسب پروژه‌های سنتی و محدود به سخت‌افزار قدیمی است، در حالی که TIA Portal یک محیط یکپارچه و پیشرفته است که سرعت، دقت و قابلیت‌های بیشتری برای پروژه‌های مدرن اتوماسیون صنعتی فراهم می‌کند. انتخاب بین این دو نرم‌افزار به نوع پروژه، سخت‌افزار و نیازهای مهندس اتوماسیون بستگی دارد و در نهایت، تفاوت TIA Portal و SIMATIC Manager تعیین‌کننده‌ی انتخاب صحیح برای هر پروژه خواهد بود.

سوالات متداول تفاوت TIA Portal و SIMATIC Manager

1. اصلی ترین تفاوت TIA Portal و SIMATIC Managerچیست؟

Simatic Manager نرم‌افزاری سنتی و متنی برای پی‌ال‌سی‌های قدیمی است، در حالی که TIA Portal محیطی مدرن و یکپارچه با قابلیت مدیریت HMI ، شبکه‌های صنعتی و شبیه‌سازی پیشرفته ارائه می‌دهد.

2. کدام نرم‌افزار برای پی‌ال‌سی‌های قدیمی خانواده S7-300 و S7-400 مناسب‌تر است ؟

Simatic Manager به دلیل طراحی برای این خانواده، مناسب پروژه‌های سنتی و سخت‌افزار قدیمی‌تر است.

3. آیا TIA Portal تنها برای پی‌ال‌سی‌های جدیدتر مانند S7-1200 و S7-1500 کاربرد دارد؟

TIA Portal بیشتر برای پی‌ال‌سی‌های جدید مانند S7-1200 و S7-1500 مناسب است، اما برخی پی‌ال‌سی‌های قدیمی هم در آن قابل مدیریت هستند.

4. چه بخش‌هایی در دوره‌های مجازی پی‌ال‌سی با Simatic Manager آموزش داده می‌شود ؟

در این دوره‌ها، برنامه‌نویسی بلوک‌ها، مدیریت پروژه، پیکربندی سخت‌افزار و طراحی شبکه به طور کامل آموزش داده می‌شود.

5. آیا دوره‌های TIA Portal شامل آموزش HMI و شبکه‌های صنعتی هم هستند؟

بله، این دوره‌ها شامل برنامه‌نویسی پی‌ال‌سی، ایجاد صفحات HMI ، مدیریت شبکه‌های صنعتی و شبیه‌سازی و عیب‌یابی پیشرفته می‌باشند.

6. مزیت محیط یکپارچه TIA Portal نسبت به Simatic Manager چیست؟

TIA Portal امکان مدیریت همزمان پی‌ال‌سی، HMI و شبکه را در یک محیط گرافیکی فراهم می‌کند، که باعث کاهش خطا و افزایش سرعت توسعه پروژه می‌شود.

7. برای انتخاب بین Simatic Manager و TIA Portal، چه عواملی باید در نظر گرفته شوند ؟

نوع پروژه، سخت‌افزار استفاده شده و نیازهای مهندس اتوماسیون از جمله مهم‌ترین عوامل برای انتخاب نرم‌افزار مناسب هستند.
