معرفی پی ال سی ماژولار

پی ال سی ماژولار یکی از پرکاربردترین و منعطف‌ترین انواع کنترل‌کننده‌های منطقی در اتوماسیون صنعتی هستند. واژه « ماژولار » به این معناست که ساختار پی ال سی از چند بخش یا ماژول مستقل تشکیل شده است که هر کدام وظیفه خاصی را بر عهده دارند و در کنار هم یک سیستم کنترل کامل را شکل می‌دهند.

در این نوع پی ال سی ها، کاربر می‌تواند بر اساس نیاز پروژه، ماژول های مختلفی مانند ورودی/خروجی دیجیتال و آنالوگ، منبع تغذیه، پردازنده، ماژول های ارتباطی یا ماژول های خاص را به سادگی اضافه یا حذف کند. این ویژگی باعث شده که پی ال سی های ماژولار (PLC) برای طیف وسیعی از کاربردها، از خطوط مونتاژ کوچک تا کارخانه‌های بزرگ با چندین ایستگاه کاری، بسیار مناسب باشند.

یکی از شناخته‌شده‌ترین نمونه‌های پی ال سی ماژولار ، سری S7-300 و S7-400 زیمنس است. در این مدل‌ها، ماژول CPU (واحد پردازنده مرکزی) وظیفه اجرای برنامه‌های کنترلی را بر عهده دارد، در حالی که ماژول های ورودی و خروجی، اطلاعات سنسورها و فرمان به عملگرها را مدیریت می‌کنند. همچنین می‌توان از ماژول های توسعه‌دهنده برای افزایش تعداد ورودی‌ها و خروجی‌ها یا برقراری ارتباط با شبکه‌های صنعتی مانند PROFIBUS و PROFINET استفاده کرد.

این انعطاف‌پذیری بالا موجب شده تا مهندسان بتوانند سیستم کنترل را متناسب با نیاز هر فرآیند، پیکربندی و گسترش دهند.پی ال سی های (PLC) ماژولار معمولاً در صنایعی استفاده می‌شوند که نیاز به گسترش، تغییر یا به‌روزرسانی سیستم کنترل در آینده وجود دارد. برای مثال، در خطوط تولید خودروسازی، صنایع غذایی، بسته‌بندی، و سیستم‌های تصفیه آب، معمولاً از این نوع پی ال سی استفاده می‌شود، زیرا می‌توان در هر زمان ماژول جدیدی به آن افزود بدون آنکه نیاز به تغییر کل سیستم باشد.

از نظر خصوصیات کلی، پی ال سی های ماژولار دارای سرعت پردازش بالا، قابلیت برنامه‌ریزی پیشرفته با نرم‌افزارهایی مانند TIA Portal و Step7، پشتیبانی از انواع پروتکل‌های صنعتی، و دوام بسیار زیاد در محیط‌های صنعتی هستند. علاوه بر این، امکان عیب‌یابی سریع از طریق نرم‌افزار و نمایشگرهای مخصوص باعث کاهش زمان توقف سیستم می‌شود.

در مجموع، پی ال سی ماژولار به دلیل قابلیت توسعه، پایداری بالا و سازگاری با پروژه‌های مختلف، یکی از گزینه‌های اصلی در طراحی سیستم‌های کنترلی مدرن محسوب می‌شود و نقش مهمی در افزایش بهره‌وری و انعطاف‌پذیری خطوط تولید ایفا می‌کند.

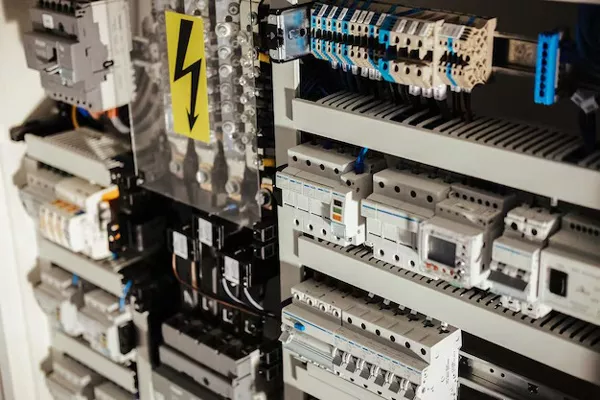

معرفی پی ال سی فیل سیف (Fail-Safe)

پی ال سی فیل سیف (Fail-Safe PLC) نسل ویژه‌ای از کنترل‌کننده‌های منطقی برنامه‌پذیر هستند که برای اجرای فرآیندهای صنعتی حساس از نظر ایمنی طراحی شده‌اند. واژه فیل سیف به معنای «ایمن در حالت خطا» است؛ یعنی این نوع پی ال سی ها در مواقع بروز خرابی یا خطا در سیستم، فرآیند را به‌گونه‌ای مدیریت می‌کنند که از وقوع خطر برای تجهیزات، اپراتور و محیط جلوگیری شود. در واقع، این پی ال سی ها علاوه بر اجرای عملیات کنترلی عادی، وظیفه نظارت بر شرایط ایمنی و واکنش سریع در مواقع اضطراری را نیز بر عهده دارند.

شرکت زیمنس با معرفی سری‌های فیل سیف در خانواده S7-300F و S7-400F گام بزرگی در حوزه کنترل ایمن صنعتی برداشت. این پی ال سی ها از سخت‌افزار و نرم‌افزار ویژه‌ای برخوردارند که امکان اجرای هم‌زمان برنامه‌های استاندارد و ایمنی را فراهم می‌کنند. ماژول های ورودی و خروجی در این سری به‌صورت ایمن طراحی شده‌اند و دارای مدارهای دوگانه تشخیص خطا هستند تا هرگونه ایراد در انتقال داده یا عملکرد قطعات را شناسایی و کنترل کنند.

یکی از ویژگی‌های برجسته پی ال سی های فیل سیف زیمنس، قابلیت برنامه‌نویسی در محیط TIA Portal با استفاده از بلوک‌های ایمنی استاندارد (Safety Blocks) است. این بلوک‌ها بر اساس استانداردهای بین‌المللی ایمنی نظیر IEC 61508 و EN ISO 13849 توسعه یافته‌اند و به مهندسان اجازه می‌دهند تا بدون نیاز به طراحی سخت‌افزارهای ایمنی مجزا، سیستم‌های کنترل ایمن را پیاده‌سازی کنند.

از نظر کاربرد، پی ال سی فیل سیف در صنایعی به کار می‌رود که در آنها کوچک‌ترین خطا می‌تواند خسارت جانی یا مالی سنگینی ایجاد کند. برای مثال، در صنایع خودروسازی (به‌ویژه خطوط رباتیک)، پتروشیمی، نیروگاه‌ها، سیستم‌های حمل‌ونقل ریلی، خطوط بسته‌بندی با سرعت بالا و تجهیزات سنگین صنعتی، از این نوع کنترلر استفاده می‌شود. این پی ال سی ها می‌توانند در مواقعی مانند افزایش دما، فشار غیرمجاز، یا قطع سنسور، به‌صورت خودکار فرمان توقف اضطراری صادر کنند.

از نظر ویژگی‌های فنی، پی ال سی فیل سیف زیمنس دارای قابلیت تشخیص و گزارش خودکار خطا، پشتیبانی از ارتباطات صنعتی ایمن از طریق پروتکل PROFIsafe، مقاومت بالا در برابر نویز و شوک‌های الکتریکی، و امکان کارکرد مداوم در شرایط سخت محیطی هستند. در مجموع، پی ال سی فیل سیف با ترکیب عملکرد کنترلی و ایمنی در یک سیستم واحد، نقش کلیدی در تضمین ایمنی تجهیزات و اپراتورها دارند و بخش جدایی‌ناپذیر از اتوماسیون مدرن صنعتی محسوب می‌شوند.

انواع تفاوت پی ال سی ماژولار با پی ال سی فیل سیف (Fail-Safe)

پی ال سی ماژولار و فیل سیف (Fail-Safe PLC) هر دو از سری‌های پیشرفته کنترل‌کننده‌های منطقی زیمنس هستند، اما تفاوت اصلی آن‌ها در نوع کاربرد و سطح ایمنی مورد نیاز در فرآیندهای صنعتی است. هر دو نوع، ساختاری ماژولار دارند و امکان افزودن ماژول های مختلف را به کاربر می‌دهند، اما فلسفه طراحی و عملکردشان متفاوت است. پی ال سی های ماژولار برای کنترل فرآیندهای معمول صنعتی طراحی شده‌اند، در حالی‌که پی ال سی فیل سیف مخصوص سیستم‌هایی هستند که ایمنی انسان، تجهیزات یا محیط اهمیت حیاتی دارد.

پی ال سی ماژولار مانند سری S7-300 و S7-400 معمولی به کاربر اجازه می‌دهند تا بر اساس نیاز پروژه، ماژول های ورودی و خروجی دیجیتال یا آنالوگ، ماژول های ارتباطی، منبع تغذیه و CPU را انتخاب و ترکیب کند. این انعطاف‌پذیری باعث می‌شود بتوان آن‌ها را در پروژه‌های متنوعی از خطوط تولید ساده تا کارخانه‌های چندبخشی استفاده کرد. تمرکز اصلی این نوع پی ال سی ها بر کنترل دقیق، توسعه‌پذیری و مدیریت داده‌ها است.

در مقابل، پی ال سی فیل سیف مانند S7-300F و S7-400Fهمان ساختار ماژولار را دارند، اما از ماژول های ویژه‌ای با قابلیت ایمنی مضاعف استفاده می‌کنند. این ماژول ها دارای مدارهای دوگانه برای تشخیص خطا هستند و حتی در صورت بروز ایراد در یکی از مسیرها، مسیر دوم عملکرد صحیح سیستم را تضمین می‌کند. همچنین CPUهای فیل سیف به‌گونه‌ای طراحی شده‌اند که علاوه بر اجرای برنامه‌های کنترلی معمول، بتوانند منطق ایمنی (Safety Program) را نیز به صورت موازی اجرا کنند. این منطق ایمنی برای جلوگیری از خطراتی مانند توقف ناگهانی ربات، فعال شدن موتور در زمان غیرمجاز یا خطای سنسور حیاتی کاربرد دارد.

از نظر تنظیمات نرم‌افزاری نیز تفاوت مهمی میان این دو وجود دارد. پی ال سی های فیل سیف نیاز به تنظیمات اضافه‌ای در نرم‌افزار TIA Portal یا Step7 دارند. برای مثال، در محیط TIA Portal باید حالت Safety را فعال کرد و یک پروژه ایمنی جداگانه با استفاده از بلوک‌های مخصوص مانند F-FBD یا F-LAD ایجاد نمود. همچنین برای ارتباط بین اجزای ایمنی از پروتکل PROFIsafe استفاده می‌شود که داده‌ها را با مکانیزم بررسی CRC و شماره‌گذاری فریم‌ها ایمن می‌کند. در بخش سخت‌افزار نیز باید تنظیمات ماژول های F-I/O (ورودی و خروجی ایمن) و پارامترهای نظارتی مانند زمان چرخه ایمنی (Safety Cycle Time) پیکربندی شوند.

در نتیجه، می‌توان گفت پی ال سی ماژولار بیشتر برای کنترل فرآیندها و گسترش‌پذیری طراحی شده است، در حالی‌که پی ال سی فیل سیف علاوه بر کنترل، وظیفه تضمین ایمنی در شرایط بحرانی را بر عهده دارد و شامل تنظیمات نرم‌افزاری و سخت‌افزاری پیشرفته‌تری برای جلوگیری از خطرات احتمالی است.

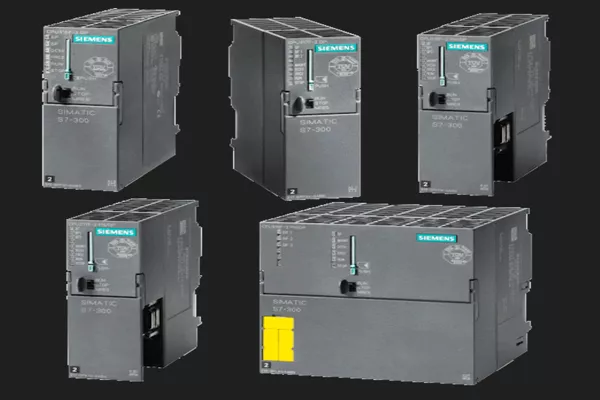

جمع بندی تفاوت پی ال سی ماژولار با فیل سیف

تفاوت اصلی بین پی ال سی ماژولار و Fail-Safe پی ال سی فیل سیف در نوع کاربری آن‌هاست؛ پی ال سی ماژولار برای کنترل فرآیندهای معمول صنعتی با قابلیت توسعه و انعطاف‌پذیری بالا طراحی شده‌اند، در حالی‌که پی ال سی فیل سیف Fail-Safe مخصوص سیستم‌هایی هستند که ایمنی انسان، تجهیزات و محیط در آن‌ها اهمیت حیاتی دارد. به عبارت دیگر، ماژولارها بر کنترل و گسترش تمرکز دارند، اما Fail-Safe‌ ها علاوه بر کنترل، نقش مهمی در تضمین ایمنی سیستم ایفا می‌کنند.

به طور کلی، پی ال سی های زیمنس سری 300 و 400 با ارائه مدل‌های متنوع از جمله ماژولار، کامپکت، Fail-Safe و سری T، توانسته‌اند تمامی نیازهای اتوماسیون صنعتی از سطوح ساده تا پیشرفته را پوشش دهند. مدل‌های ماژولار با ساختار قابل توسعه، برای سیستم‌هایی که نیاز به تغییر یا افزودن ماژول در آینده دارند مناسب‌اند و در صنایعی مانند خودروسازی، بسته‌بندی و صنایع غذایی کاربرد گسترده‌ای دارند.

در مقابل، پی ال سی های Fail-Safe با بهره‌گیری از ماژول های ورودی و خروجی ایمن، CPU های ویژه و پشتیبانی از پروتکل PROFIsafe ، در محیط‌های صنعتی حساس مانند پتروشیمی، نیروگاه‌ها و خطوط رباتیک استفاده می‌شوند. این سیستم‌ها در صورت بروز خطا، فرآیند را به شکلی کنترل‌شده متوقف کرده و از بروز حوادث ناگوار جلوگیری می‌کنند.

از نظر نرم‌افزاری، هر دو سری در محیط TIA Portal قابل برنامه‌نویسی هستند، با این تفاوت که پی ال سی های Fail-Safe دارای بخش‌های ویژه‌ای برای تنظیمات ایمنی و اجرای برنامه‌های Safety هستند. این بخش‌ها شامل تنظیم بلوک‌های ایمنی، تعریف محدوده‌های مجاز عملکرد، و مدیریت ارتباط ایمن میان اجزای سیستم می‌شود.

در نهایت، ترکیب پی ال سی های ماژولار و Fail-Safe در یک مجموعه صنعتی می‌تواند بهترین بازدهی را به همراه داشته باشد؛ ماژولارها وظیفه کنترل و توسعه را بر عهده دارند و Fail-Safe‌ ها از سلامت و ایمنی کل سیستم محافظت می‌کنند. این هماهنگی باعث افزایش کارایی، کاهش توقف‌های ناگهانی و تضمین ایمنی در محیط‌های صنعتی می‌شود و نشان می‌دهد چرا پی ال سی های زیمنس یکی از قدرتمندترین و مطمئن‌ترین راهکارها در دنیای اتوماسیون صنعتی هستند.

سوالات متداول تفاوت پی ال سی ماژولار با فیل سیف

1. تفاوت اصلی بین پی ال سی ماژولار و Fail-Safe چیست؟

پی ال سی ماژولار برای کنترل فرآیندهای معمول و قابل توسعه طراحی شده، در حالی‌که مدل Fail-Safe مخصوص سیستم‌های ایمنی و شرایط حساس است.

2. پی ال سی ماژولار چه کاربردی در صنعت دارد؟

این نوع پی ال سی در خطوط تولید، بسته‌بندی، صنایع غذایی و سیستم‌هایی که نیاز به گسترش یا تغییر دارند استفاده می‌شود.

3. پی ال سی های Fail-Safe در چه صنایعی بیشتر استفاده می‌شوند؟

در صنایعی مانند پتروشیمی، نیروگاه‌ها، خطوط رباتیک و سیستم‌های حمل‌ونقل که ایمنی حیاتی است کاربرد دارند.

4. آیا هر دو نوع پی ال سی ماژولار و فیل سیف با نرم‌افزار TIA Portal برنامه‌نویسی می‌شوند؟

بله، هر دو در محیط TIA Portal برنامه‌نویسی می‌شوند، اما نسخه Fail-Safe دارای تنظیمات ویژه برای بخش ایمنی است.

5. سری‌های 300 و 400 زیمنس چه تفاوتی دارند؟

سری S7-300 برای کنترل پروژه‌های متوسط طراحی شده و سری S7-400 قدرت پردازش و گسترش‌پذیری بیشتری برای سیستم‌های بزرگ دارد.

6. آیا می‌توان در یک پروژه از هر دو نوع پی ال سی ماژولار و فیل سیف استفاده کرد؟

بله، ترکیب ماژولار و Fail-Safe در یک پروژه باعث افزایش کارایی و ایمنی سیستم کنترل می‌شود.

7. ویژگی مهم پروتکل PROFIsafe در پی ال سی های Fail-Safe چیست؟

این پروتکل ارتباط ایمن بین تجهیزات را تضمین می‌کند و مانع از ارسال فرمان‌های اشتباه در شرایط خطا می‌شود.
