جبران ساز داخلی پی‌ال‌سی برای اتصال سرد ترموکوپل

روش دوم برای جبران خطای اتصال سرد در ترموکوپل‌ها، استفاده از جبران‌ساز داخلی (Internal Compensation) است. این روش یکی از پرکاربردترین و مدرن‌ترین روش‌ها در سیستم‌های اتوماسیون صنعتی محسوب می‌شود، زیرا به تجهیزات جانبی اضافی نیاز ندارد و دقت اندازه‌گیری بالاتری نسبت به روش سیم همجنس ارائه می‌دهد. ایده اصلی این روش بر پایه اندازه‌گیری دمای نقطه اتصال ترموکوپل با ورودی پی‌ال‌سی است؛ سپس پی‌ال‌سی با استفاده از مدار داخلی خود، ولتاژ اضافی ناشی از اتصال سرد ترموکوپل را تصحیح کرده و مقدار واقعی دما را محاسبه می‌کند.

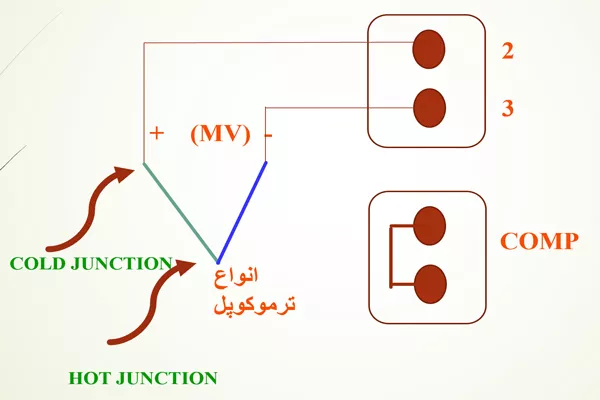

برای اتصال ترموکوپل به پی‌ال‌سی با جبران‌ساز داخلی، ابتدا باید نوع ترموکوپل مشخص شود مثلا K،J یا T تا پی‌ال‌سی بتواند منحنی ولتاژ-دما مناسب را اعمال کند. سپس سرهای ترموکوپل مستقیماً به ورودی آنالوگ پی‌ال‌سی متصل می‌شوند. این ورودی‌ها معمولاً دارای مدار داخلی برای اندازه‌گیری دمای محیط نقطه اتصال هستند. به این ترتیب، نیازی به سیم همجنس یا تجهیزات خارجی برای جبران اتصال سرد نیست و پی‌ال‌سی به‌صورت خودکار خطا را تصحیح می‌کند.

مزیت اصلی استفاده از جبران‌ساز داخلی، سهولت نصب و کاهش خطای اندازه‌گیری است. علاوه بر این، این روش امکان اتصال مستقیم ترموکوپل به ورودی‌های آنالوگ پی‌ال‌سی را فراهم می‌کند و مشکلاتی مانند طول زیاد سیم یا نویز محیط را تا حد زیادی کاهش می‌دهد. معمولاً در سیستم‌های مدرن اتوماسیون، ورودی‌های آنالوگ پی‌ال‌سی دارای قابلیت جبران داخلی هستند و کاربر تنها کافی است نوع ترموکوپل را به تنظیمات پی‌ال‌سی معرفی کند.

به طور خلاصه، اتصال ترموکوپل با استفاده از جبران‌ساز داخلی ساده، سریع و دقیق است و یکی از روش‌های استاندارد در صنعت اتوماسیون محسوب می‌شود. این روش مخصوصاً در پروژه‌هایی که دقت بالا و نصب راحت مد نظر است، کاربرد گسترده دارد و نیاز به تجهیزات اضافی یا سیم‌کشی خاص را حذف می‌کند.

جبران ساز خارجی اتصال سرد ترموکوپل

روش سوم برای جبران خطای اتصال سرد ترموکوپل، استفاده از جبران‌ساز خارجی (External Compensation) است. این روش در مواقعی کاربرد دارد که دمای نقطه اتصال ترموکوپل با سیم‌های رابط پی‌ال‌سی می‌تواند به شدت تغییر کند یا فاصله بین ترموکوپل و پی‌ال‌سی طولانی باشد. ایده اصلی در این روش استفاده از یک سنسور جانبی در نزدیکی نقطه اتصال ترموکوپل است که دمای محیط آن نقطه را اندازه‌گیری می‌کند. سپس سیگنال دمای اندازه‌گیری شده به یک مدار جبران‌ساز خارجی یا مستقیماً به پی‌ال‌سی ارسال می‌شود تا ولتاژ اضافی ناشی از اتصال سرد تصحیح شود و مقدار واقعی دما محاسبه گردد.

برای اتصال ترموکوپل با جبران‌ساز خارجی، ابتدا نوع ترموکوپل مشخص می‌شود تا مدار جبران بتواند منحنی ولتاژ-دما مناسب را اعمال کند. سپس ترموکوپل به ورودی مدار جبران متصل می‌شود. در کنار نقطه اتصال، سنسور دمایی که معمولاً از نوع RTD یا ترمیستور است نصب می‌شود. این سنسور دمای محیط نقطه اتصال را اندازه‌گیری کرده و به جبران‌ساز خارجی ارسال می‌کند. مدار جبران، ولتاژ واقعی تولید شده توسط ترموکوپل را با توجه به دمای نقطه اتصال اصلاح کرده و خروجی نهایی را به ورودی آنالوگ پی‌ال‌سی منتقل می‌کند.

مزیت استفاده از جبران‌ساز خارجی، دقت بالای اندازه‌گیری در شرایط صنعتی با تغییرات دمایی شدید و طول سیم‌کشی طولانی است. این روش باعث می‌شود که خطای اتصال سرد ترموکوپل تقریباً به صفر برسد و اندازه‌گیری دما بسیار قابل اعتماد باشد. در عین حال، این روش برای سیستم‌های حساس و پروسه‌هایی که کنترل دقیق دما ضروری است، بهترین گزینه محسوب می‌شود.

به طور خلاصه، اتصال ترموکوپل با جبران‌ساز خارجی شامل اتصال ترموکوپل به مدار جبران و نصب یک سنسور دمایی در نقطه اتصال است. این روش امکان تصحیح خطای اتصال سرد ترموکوپل در شرایط محیطی چالش‌برانگیز را فراهم می‌کند و دقت اندازه‌گیری دما را به حداکثر می‌رساند.

ترانسمیتر مبدل برای ترموکوپل

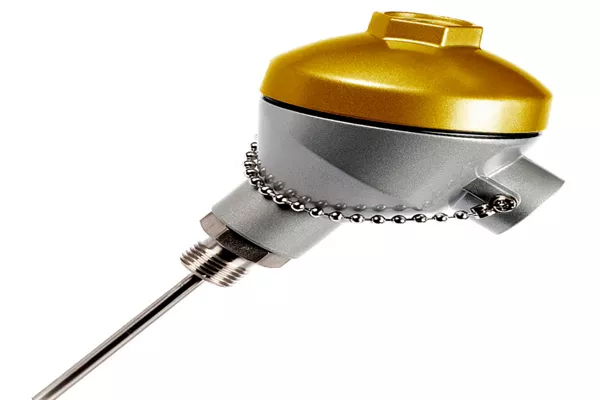

روش چهارم برای جبران خطای اتصال سرد در ترموکوپل‌ها، استفاده از ترانسمیترهای مبدل خارجی (External Transmitter) است. این روش یکی از دقیق‌ترین و قابل اعتمادترین روش‌ها برای اتصال ترموکوپل به پی‌ال‌سی در سیستم‌های صنعتی محسوب می‌شود و به ویژه زمانی کاربرد دارد که فاصله بین ترموکوپل و پی‌ال‌سی طولانی باشد یا محیط صنعتی دارای نویز الکتریکی بالایی باشد. ترانسمیتر مبدل، سیگنال ضعیف ولتاژی تولید شده توسط ترموکوپل را دریافت کرده، خطای اتصال سرد ترموکوپل را جبران می‌کند و آن را به یک سیگنال استاندارد صنعتی مانند 4 تا 20 میلی‌آمپر یا 0 تا 10 ولت تبدیل می‌کند. این سیگنال استاندارد قابل ارسال در فواصل طولانی است و دقت اندازه‌گیری را بهبود می‌بخشد.

برای اتصال ترموکوپل با ترانسمیتر مبدل، ابتدا باید نوع ترموکوپل مشخص شود تا ترانسمیتر بتواند منحنی ولتاژ-دما مناسب را اعمال کند. سپس ترموکوپل به ورودی ترانسمیتر متصل می‌شود. ترانسمیتر معمولاً دارای مدار داخلی جبران اتصال سرد ترموکوپل است که دمای نقطه اتصال را اندازه‌گیری کرده و ولتاژ تولیدی ترموکوپل را اصلاح می‌کند. خروجی ترانسمیتر، یک سیگنال استاندارد آنالوگ است که به ورودی آنالوگ پی‌ال‌سی یا دستگاه‌های کنترلی دیگر منتقل می‌شود.

مزیت اصلی استفاده از ترانسمیتر مبدل، افزایش دقت اندازه‌گیری، کاهش تاثیر نویز و امکان ارسال سیگنال در فاصله‌های طولانی است. همچنین، ترانسمیترها باعث می‌شوند که فرآیند نصب و سیم‌کشی ساده‌تر شود و نیاز به جبران‌سازهای داخلی یا خارجی جداگانه کاهش یابد. این روش به ویژه در خطوط تولید بزرگ، نیروگاه‌ها، صنایع شیمیایی و سیستم‌های اتوماسیون پیشرفته بسیار کاربرد دارد.

اهمیت یادگیری اتصال ترموکوپل در صنعت

یادگیری روش‌های اتصال ترموکوپل در صنعت اتوماسیون از اهمیت بالایی برخوردار است، زیرا دقت اندازه‌گیری دما نقش مستقیم در کنترل فرآیندهای صنعتی دارد. ترموکوپل‌ها به عنوان یکی از پرکاربردترین سنسورهای دما در خطوط تولید، نیروگاه‌ها، صنایع شیمیایی و فولاد مورد استفاده قرار می‌گیرند و هرگونه خطای اندازه‌گیری می‌تواند منجر به کاهش کیفیت محصول، افزایش مصرف انرژی و حتی آسیب به تجهیزات شود. یکی از رایج‌ترین خطاها در اتصال ترموکوپل به سیستم‌های کنترلی، خطای ناشی از اتصال سرد است که در اثر اختلاف دما در نقطه اتصال سیم‌های رابط با پی‌ال‌سی ایجاد می‌شود. بنابراین، شناخت روش‌های صحیح اتصال و جبران این خطا برای هر مهندس یا تکنسین اتوماسیون ضروری است.

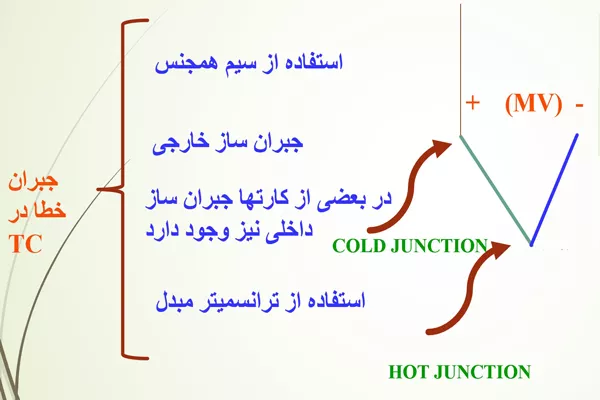

در صنعت، چهار روش اصلی برای اتصال ترموکوپل به پی‌ال‌سی وجود دارد: استفاده از سیم همجنس، جبران‌ساز داخلی، جبران‌ساز خارجی و ترانسمیتر مبدل. هر کدام از این روش‌ها مزایا و کاربردهای خاص خود را دارند و انتخاب روش مناسب بستگی به شرایط محیطی، فاصله سیم‌کشی، دقت مورد نیاز و نوع پی‌ال‌سی دارد. عدم آشنایی با این روش‌ها می‌تواند منجر به خطاهای بزرگ در اندازه‌گیری دما شود که کنترل دقیق فرآیند را دشوار می‌سازد.

در دوره مجازی پی‌ال‌سی پیشرفته، این موضوع به صورت مفصل بررسی شده است. شرکت‌کنندگان در این دوره، علاوه بر یادگیری تئوری ترموکوپل و انواع خطاهای ناشی از اتصال سرد ترموکوپل ، با روش‌های اتصال و جبران آن به صورت عملی آشنا می‌شوند. این آموزش‌ها شامل نحوه اتصال مستقیم ترموکوپل به پی‌ال‌سی، استفاده از سیم همجنس، تنظیمات جبران‌ساز داخلی و خارجی و همچنین اتصال ترموکوپل به ترانسمیترهای مبدل است.

تجربه عملی در این دوره باعث می‌شود مهندسین و تکنسین‌ها بتوانند در محیط صنعتی با اطمینان کامل، ترموکوپل‌ها را نصب و راه‌اندازی کرده و اندازه‌گیری دما را با دقت بالا انجام دهند. به این ترتیب، یادگیری روش‌های صحیح اتصال ترموکوپل نه تنها کیفیت و دقت فرآیند را تضمین می‌کند، بلکه مهارت‌های کاربردی مهمی را در اختیار متخصصین اتوماسیون قرار می‌دهد.

جمع بندی اتصال سرد ترموکوپل

ترموکوپل‌ها در اتوماسیون صنعتی برای اندازه‌گیری دما بسیار پرکاربرد هستند، اما هنگام اتصال به پی‌ال‌سی، اختلاف دما در نقطه اتصال باعث ایجاد خطای اتصال سرد ترموکوپل می‌شود. این خطا می‌تواند دقت اندازه‌گیری را کاهش دهد و برای اصلاح آن چهار روش اصلی وجود دارد: استفاده از سیم همجنس، جبران‌ساز داخلی، جبران‌ساز خارجی و ترانسمیتر مبدل.

روش سیم همجنس با استفاده از سیم‌های همرنگ با ترموکوپل، خطا را کاهش می‌دهد و برای فواصل کوتاه مناسب است. جبران‌ساز داخلی پی‌ال‌سی به صورت خودکار ولتاژ ناشی از اتصال سرد را اصلاح می‌کند. جبران‌ساز خارجی با نصب سنسور دمایی در نقطه اتصال، خطا را تصحیح می‌کند و ترانسمیتر مبدل سیگنال ترموکوپل را به یک سیگنال استاندارد تبدیل کرده و خطای اتصال سرد را برطرف می‌کند.

آشنایی با این روش‌ها برای مهندسین و تکنسین‌های اتوماسیون ضروری است، زیرا دقت در اندازه‌گیری دما مستقیماً بر کیفیت و ایمنی فرآیندهای صنعتی تأثیر می‌گذارد. یادگیری عملی و تئوری این روش‌ها در دوره‌های پیشرفته پی‌ال‌سی، امکان نصب، راه‌اندازی و کنترل دقیق ترموکوپل‌ها را فراهم می‌کند.
