ابزار Lofted Surface در سالیدورک | ابزارهای محیط سطح سازی در سالیدورک

محیط سطح سازی در سالیدورک مجموعه‌ای از ابزارهای پیشرفته برای طراحی سطوح پیچیده و فرم‌های منحنی فراهم می‌کند. این ابزارها بر پایه منحنی و اسکچ کار می‌کنند و شامل دستوراتی مانند Extrude Surface برای گسترش پروفیل دوبعدی، Revolved Surface برای دوران پروفیل حول محور، Swept Surface برای حرکت پروفیل در طول خط راهنما و ابزار Lofted Surface در سالیدورک برای ایجاد سطح مماس بین چند پروفیل هستند.

همچنین ابزارهایی مانند Boundary Surface و Filled Surface امکان ایجاد سطوح پیچیده و پر کردن فضاهای خالی بین سطوح را فراهم می‌کنند، در حالی که Freeform برای ایجاد فرم‌های دلخواه و Planar Surface برای ساخت سطوح تخت کاربرد دارد. با استفاده از این ابزارها، طراحان می‌توانند مدل‌هایی با دقت بالا و فرم‌های ارگانیک صنعتی ایجاد کنند.

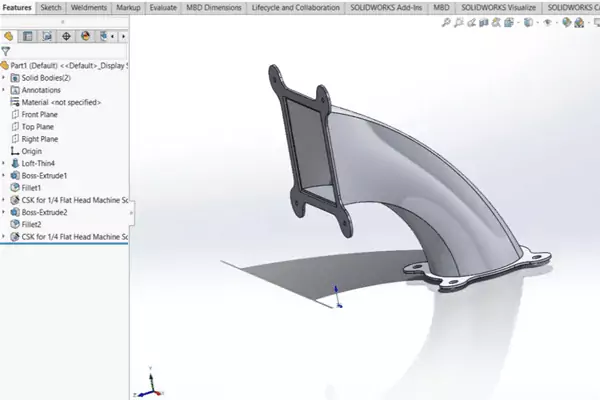

ابزارهای تکمیلی محیط Surface در سالیدورک

ابزارهای تکمیلی محیط Surface شامل Offset Surface برای کپی یا افست سطوح، Ruled Surface برای گسترش سطح در جهت مشخص، و Delete Face و Replace Face برای حذف یا جایگزینی سطح هستند. همچنین دستوراتی مانند Extend Surface ، Trim Surface و Untrim Surface برای گسترش یا اصلاح سطح و Knit Surface برای یکپارچه‌سازی چند سطح به قطعه واحد استفاده می‌شوند. این مجموعه ابزارها به دانشجویان و مهندسان امکان می‌دهد طراحی‌های پیچیده، سطوح ارگانیک و هندسه‌های صنعتی را با دقت بالا انجام دهند و مدل‌های تولیدی را برای کاربرد در صنایع مختلف آماده کنند.

معرفی ابزار Lofted Surface در سالیدورک

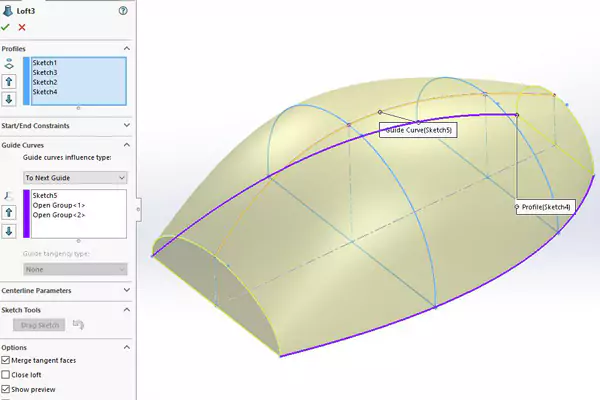

دستور Lofted Surface در سالیدورک یکی از مهم‌ترین ابزارهای سطح ‌سازی است که امکان ایجاد سطوح پیچیده و منحنی بین چندین پروفیل یا اسکچ مختلف را فراهم می‌کند. این دستور زمانی کاربرد دارد که فرم مورد نظر با ابزارهای ساده‌تر مانند Extrude یا Revolve قابل ساخت نباشد. به عنوان مثال، طراحی بدنه یک قطعه پلاستیکی، مدل‌سازی کانال‌های تهویه یا ساخت قطعات تزئینی نیازمند استفاده از Lofted Surface است.

اهمیت این ابزار در آن است که طراح می‌تواند چندین منحنی مقطع را در فواصل مختلف تعریف کرده و نرم‌افزار سطحی پیوسته و نرم بین آن‌ها ایجاد کند. دانشجویان با یادگیری این دستور می‌توانند توانایی طراحی خود را گسترش داده و مدل‌هایی با دقت و ظرافت بالا تولید نمایند.

نحوه کار با ابزار Lofted Surface در سالیدورک

برای استفاده از Lofted Surface ، ابتدا لازم است چند پروفیل یا اسکچ در سطوح مختلف طراحی شود. این پروفیل‌ها می‌توانند دایره، بیضی، منحنی آزاد یا ترکیبی از چند شکل باشند. سپس با انتخاب دستور Lofted Surface در محیط Surface ، نرم‌افزار سطحی را ایجاد می‌کند که از اولین پروفیل شروع شده و به آخرین پروفیل ختم می‌شود. امکان تعریف Guide Curves نیز وجود دارد که به کاربر کمک می‌کند تا مسیر تغییر شکل سطح بین پروفیل‌ها را دقیق‌تر کنترل کند. علاوه بر این، کاربر می‌تواند پیوستگی سطوح (Contact، Tangency، Curvature) را تنظیم نماید تا نتیجه نهایی هم از نظر زیبایی و هم از نظر فنی استاندارد باشد.

کاربردهای صنعتی ابزار Lofted Surface در سالیدورک

دستور Lofted Surface در صنایع مختلف کاربرد فراوانی دارد. در صنعت خودروسازی از آن برای طراحی بدنه خودرو و اجزای آیرودینامیک استفاده می‌شود. در صنایع پزشکی، مدل‌سازی پروتزها یا ابزارهایی با فرم‌های ارگانیک تنها با این دستور امکان‌پذیر است.

همچنین در طراحی صنعتی و لوازم خانگی، بسیاری از قطعاتی که دارای ظاهر منحنی و نرم هستند مانند بطری‌ها، مبلمان یا وسایل تزئینی با کمک Lofted Surface ساخته می‌شوند. حتی در معماری مدرن نیز فرم‌های منحنی سقف‌ها و نماها با این ابزار به راحتی قابل طراحی است. در نتیجه، این دستور یکی از کلیدی‌ترین ابزارهای سطح‌سازی برای دانشجویان و مهندسان محسوب می‌شود.

نکات مهم هنگام استفاده از ابزار Lofted Surface در سالیدورک

برای رسیدن به نتیجه مطلوب در استفاده از Lofted Surface رعایت چند نکته ضروری است. اول اینکه پروفیل‌ها باید به‌طور صحیح ترسیم شوند و تا حد امکان با یکدیگر هماهنگی هندسی داشته باشند، زیرا ناهماهنگی باعث ایجاد شکستگی در سطح نهایی خواهد شد. دوم، استفاده از Guide Curves برای کنترل بهتر سطح توصیه می‌شود، به‌ویژه زمانی که تعداد پروفیل‌ها کم است.

سوم، انتخاب درست شرایط پیوستگی سطح (Contact یا Tangency) اهمیت دارد تا سطح نهایی نرم و زیبا به نظر برسد. در نهایت، بهتر است دانشجویان برای تسلط بیشتر، تمرین‌های متنوعی انجام دهند و پروژه‌های واقعی را با استفاده از Lofted Surface پیاده‌سازی کنند تا مهارت عملی آن‌ها تقویت شود.

مثال‌هایی از کاربرد ابزار Lofted Surface در سالیدورک

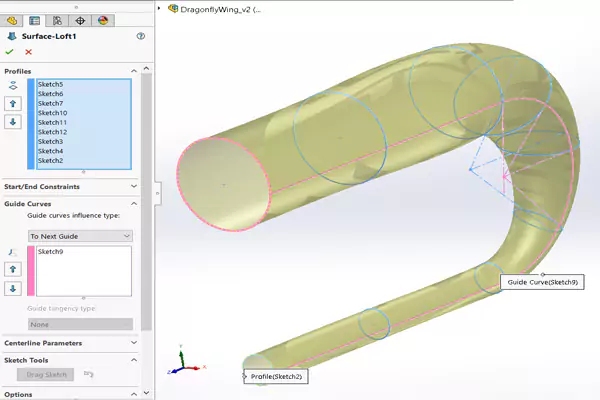

ابزار Lofted Surface در سالیدورک به‌طور گسترده در طراحی قطعاتی استفاده می‌شود که دارای تغییر شکل تدریجی بین چند مقطع هستند. به عنوان نمونه، طراحی کانال‌های تهویه و لوله‌های انتقال سیال که مقطع آن‌ها در ابتدا و انتها متفاوت است، با این ابزار به‌راحتی امکان‌پذیر می‌شود. در صنعت خودروسازی از Lofted Surface برای ساخت بدنه خودرو، سپرها و قطعات آیرودینامیکی استفاده می‌شود.

همچنین در طراحی پره‌های توربین، پروانه کشتی یا قطعات پرنده‌های بدون سرنشین، این ابزار نقش مهمی دارد. در صنایع پزشکی نیز مدل‌سازی پروتزها و ایمپلنت‌ها که نیازمند فرم‌های نرم و ارگانیک هستند، به کمک Lofted Surface انجام می‌گیرد. حتی در طراحی محصولات روزمره مانند بطری‌ها، ظروف پلاستیکی و مبلمان مدرن نیز این دستور به طراح کمک می‌کند تا سطوحی یکپارچه، زیبا و کاربردی ایجاد کند.

آموزش کامل ابزار Lofted Surface در سالیدورک

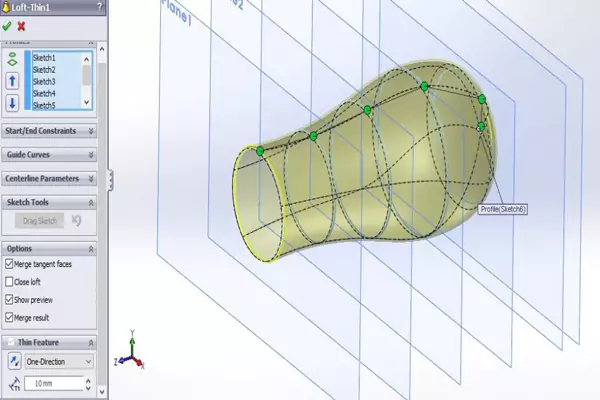

ابزار Lofted Surface در سالیدورک ابزاری قدرتمند برای ایجاد سطوح پیچیده و نرم بین چند پروفیل یا منحنی است که در صفحات مختلف قرار دارند. با استفاده از این ابزار، می‌توان سطحی پیوسته و مماس بین پروفیل‌های انتخاب شده ایجاد کرد، به طوری که تغییر شکل بین هر پروفیل به صورت نرم و طبیعی انجام شود. برای استفاده از Lofted Surface ، ابتدا پروفیل‌ها، منحنی‌ها یا خطوط مورد نظر باید در صفحات موازی یا قابل تعیین ترسیم شوند.

سپس با انتخاب ابزار Lofted Surface در سالیدورک در نوار ابزار Surface ، نرم‌افزار سطح بین پروفیل‌ها را تولید می‌کند. علاوه بر این، امکان افزودن Guide Curves وجود دارد که مسیر شکل‌گیری سطح را کنترل کرده و نتیجه‌ای دقیق‌تر و حرفه‌ای‌تر ارائه می‌دهد. این ابزار به ویژه در طراحی فرم‌های ارگانیک، بدنه خودرو، قطعات صنعتی با هندسه پیچیده و پروژه‌های مهندسی کاربرد فراوان دارد و از مهم‌ترین دستورهای محیط Surface برای دانشجویان و طراحان حرفه‌ای محسوب می‌شود.

آموزش مرحله‌به‌مرحله ابزار Lofted Surface در سالیدورک

مرحله ۱: ترسیم پروفیل‌ها
ابتدا در محیط اسکچ سالیدورک، چند پروفیل دوبعدی طراحی کنید. این پروفیل‌ها می‌توانند شامل دایره، بیضی یا منحنی‌های آزاد باشند. نکته مهم این است که پروفیل‌ها در صفحات مختلف و موازی یا قابل تعریف قرار داشته باشند تا سطح نهایی صاف و پیوسته شود.

مرحله ۲: انتخاب دستور Lofted Surface
به نوار ابزار Surface بروید و دستور Lofted Surface را انتخاب کنید. این دستور به نرم‌افزار می‌گوید که سطح بین پروفیل‌های انتخاب شده ایجاد شود.

مرحله ۳: انتخاب پروفیل‌ها و منحنی‌ها
تمام پروفیل‌های مورد نظر را به ترتیب انتخاب کنید. ترتیب انتخاب اهمیت دارد، زیرا نرم‌افزار سطح را بین پروفیل اول و آخر ایجاد می‌کند و پروفیل‌های میانی مسیر تغییر شکل سطح را تعیین می‌کنند.

مرحله ۴: استفاده از Guide Curves (اختیاری)
برای کنترل بهتر شکل سطح، می‌توانید از Guide Curves استفاده کنید. این منحنی‌ها مسیر تغییر شکل سطح بین پروفیل‌ها را مشخص می‌کنند و باعث ایجاد سطحی دقیق و صاف‌تر می‌شوند.

مرحله ۵: تنظیم پیوستگی سطح
در پنجره تنظیمات Lofted Surface می‌توانید Surface Continuity را تعیین کنید. گزینه‌ها شامل Contact (ارتباط ساده)، Tangency (مماس بودن) و Curvature (پیچش نرم) هستند که بسته به نیاز پروژه انتخاب می‌شوند.

مرحله ۶: پیش‌نمایش و ایجاد سطح
پس از انتخاب پروفیل‌ها و تنظیمات، پیش‌نمایش سطح را مشاهده کنید. اگر نتیجه مطلوب بود، روی OK کلیک کنید تا سطح ایجاد شود. در این مرحله می‌توانید سطح حاصل را بررسی کرده و در صورت نیاز اصلاحات کوچکی با تغییر پروفیل‌ها یا Guide Curves انجام دهید.

مرحله ۷: استفاده در پروژه‌های صنعتی
سطح ایجاد شده را می‌توان برای طراحی بدنه خودرو، قطعات صنعتی پیچیده، پروتزها، قالب‌های تزریق پلاستیک یا هر پروژه‌ای که نیازمند سطوح نرم و ارگانیک است، استفاده کرد.

معادل ابزار Lofted Surface در سالیدورک در نرم افزار کتیا

ابزار Lofted Surface در سالیدورک معادل ابزار “Multi-Section Surface” در کتیا است. در کتیا، ابزار Multi-Section Surface نیز مانند Lofted Surface ، برای ایجاد سطحی پیچیده بین چندین پروفیل یا اسکچ مختلف استفاده می‌شود و امکان کنترل مسیر و شکل سطح از طریق Guide Curves و تنظیمات پیوستگی سطح را فراهم می‌کند. هر دو ابزار برای طراحی فرم‌های منحنی، ارگانیک و قطعات صنعتی که با دستورات ساده حجمی قابل ساخت نیستند کاربرد دارند. اگر به کتیا علاقه مند هستید می توانید پکیج آموزش کتیا مقدماتی و پکیج آموزش کتیا پیشرفته را به صورت رایگان تا 24 ساعت داشته باشید.
