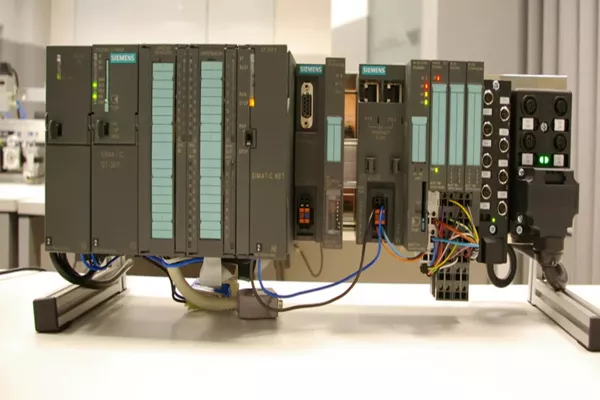

پی ال سی سری 300 مدل ماژولار

پی ال سی های سری 300 ماژولار زیمنس یکی از پرکاربردترین و انعطاف‌پذیرترین کنترل‌کننده‌های منطقی در صنعت محسوب می‌شوند. ساختار ماژولار این سری به گونه‌ای طراحی شده است که کاربر می‌تواند متناسب با نیاز پروژه، اجزای مختلف سیستم کنترلی را انتخاب، اضافه یا حذف کند. این ویژگی باعث می‌شود که پی ال سی سری 300 در پروژه‌های کوچک تا بسیار بزرگ صنعتی قابل استفاده باشند و پاسخگوی نیازهای متنوع کنترلی باشند.

از جمله کاربردهای اصلی این پی ال سی‌ها می‌توان به خطوط تولید خودکار، سیستم‌های بسته‌بندی، صنایع غذایی، صنایع فولاد، پالایشگاه‌ها، صنایع خودروسازی و سیستم‌های انتقال مواد اشاره کرد.

در ساختار پی ال سی سری 300 ماژولار، اجزای اصلی شامل منبع تغذیه، پردازنده مرکزی یا CPU، ماژول‌های ورودی و خروجی دیجیتال و آنالوگ، ماژول‌های ارتباطی و ماژول‌های ویژه می‌باشند. هر یک از این بخش‌ها به صورت مجزا روی رک نصب شده و از طریق باس داخلی با یکدیگر ارتباط برقرار می‌کنند. این طراحی امکان توسعه آسان سیستم و افزایش تعداد ورودی و خروجی‌ها را بدون نیاز به تغییر اساسی در ساختار تابلو فراهم می‌کند.

پردازنده‌های مرکزی یا CPU در سری 300 ماژولار در مدل‌های مختلفی مانند CPU312، CPU314، CPU315 ، CPU317 و CPU319 ارائه می‌شوند که هر کدام از نظر سرعت پردازش، ظرفیت حافظه، تعداد ورودی و خروجی قابل پشتیبانی و قابلیت‌های ارتباطی با یکدیگر تفاوت دارند. انتخاب CPU مناسب به عواملی مانند پیچیدگی فرآیند، حجم برنامه، تعداد سیگنال‌ها و سرعت مورد نیاز سیستم بستگی دارد.

ماژول‌های ورودی و خروجی دیجیتال برای دریافت سیگنال‌های صفر و یک از تجهیزات صنعتی مانند سنسورها، شستی‌ها و کلیدهای محدودکننده و همچنین ارسال فرمان به عملگرهایی مانند کنتاکتورها، رله‌ها و شیرهای برقی استفاده می‌شوند. در مقابل، ماژول‌های ورودی و خروجی آنالوگ وظیفه پردازش سیگنال‌های پیوسته مانند دما، فشار، سطح و جریان را بر عهده دارند که نقش مهمی در کنترل دقیق فرآیندها ایفا می‌کنند.

ماژول‌های ارتباطی سری 300 ماژولار امکان برقراری ارتباط با شبکه‌های صنعتی مختلف مانند Profibus، Profinet، MPI و Ethernet را فراهم می‌کنند. این قابلیت باعث می‌شود پی ال سی سری 300 بتواند با سایر تجهیزات اتوماسیون صنعتی مانند HMI، درایوها، سیستم‌های اسکادا و سایر کنترل‌کننده‌ها تبادل داده داشته باشد. علاوه بر این، ماژول‌های ویژه‌ای مانند ماژول‌های شمارنده سریع، کنترل موقعیت، کنترل حرکت و پردازش سیگنال‌های خاص نیز در این سری وجود دارند که دامنه کاربرد این پی ال سی‌ها را به شکل چشمگیری افزایش می‌دهند.

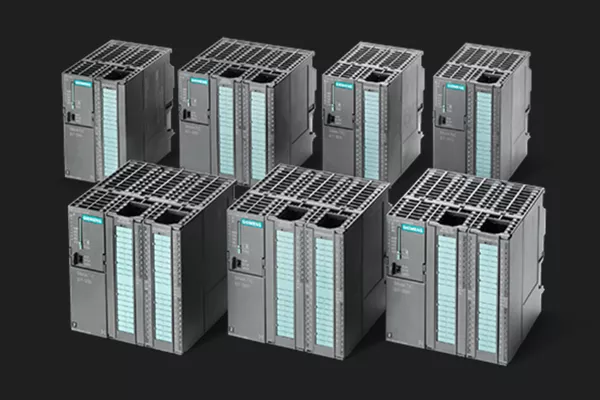

پی ال سی سری 300 مدل کامپکت ( C )

پی ال سی های کامپکت سری 300 زیمنس به منظور پاسخ‌گویی به نیاز پروژه‌هایی با ابعاد کوچک و متوسط طراحی شده‌اند که در آن‌ها سادگی نصب، کاهش فضای تابلو و صرفه‌جویی در هزینه اهمیت زیادی دارد. در این نوع پی ال سی سری 300، پردازنده مرکزی، منبع تغذیه و بخش ورودی و خروجی دیجیتال در یک یونیت یکپارچه قرار گرفته‌اند. این ساختار فشرده باعث می‌شود زمان نصب و راه‌اندازی کاهش یافته و پیچیدگی سیم‌کشی نیز به حداقل برسد. به همین دلیل، پی ال سی های کامپکت سری 300 گزینه‌ای بسیار مناسب برای ماشین‌آلات مستقل، سیستم‌های کنترلی ساده و کاربردهایی با تعداد محدود ورودی و خروجی محسوب می‌شوند.

کاربرد پی ال سی های کامپکت سری 300 در صنایع مختلفی مانند ماشین‌سازی، بسته‌بندی، صنایع غذایی، سیستم‌های توزین، خطوط مونتاژ کوچک، سیستم‌های انتقال مواد سبک، تجهیزات آزمایشگاهی و سیستم‌های کنترل تهویه مطبوع بسیار گسترده است. این نوع پی ال سی‌ها علاوه بر سادگی ساختار، از قابلیت‌های نرم‌افزاری پیشرفته پی ال سی سری 300 نیز بهره‌مند بوده و امکان پیاده‌سازی انواع الگوریتم‌های کنترلی، تایمرها، کانترها و توابع منطقی را فراهم می‌کنند.

پی ال سی های کامپکت سری 300 در مدل‌های مختلفی ارائه شده‌اند که هر کدام متناسب با سطح پیچیدگی پروژه طراحی شده‌اند. از جمله پرکاربردترین مدل‌های این سری می‌توان به CPU312C، CPU313C و CPU314C اشاره کرد. این مدل‌ها از نظر سرعت پردازش، ظرفیت حافظه برنامه، تعداد ورودی و خروجی دیجیتال و قابلیت پشتیبانی از ماژول‌های توسعه با یکدیگر تفاوت دارند. انتخاب مدل مناسب به عواملی مانند حجم برنامه، تعداد سیگنال‌های ورودی و خروجی و نیاز به ارتباطات شبکه‌ای بستگی دارد.

مدل CPU312C به عنوان ساده‌ترین و اقتصادی‌ترین گزینه در میان پی ال سی های کامپکت سری 300 شناخته می‌شود و برای پروژه‌های کوچک با تعداد محدود ورودی و خروجی بسیار مناسب است. این مدل معمولاً در ماشین‌آلات ساده، سیستم‌های روشنایی صنعتی و کنترل فرآیندهای پایه مورد استفاده قرار می‌گیرد. در مقابل، CPU313C و CPU314C دارای قدرت پردازش بالاتر، حافظه بیشتر و تعداد ورودی و خروجی گسترده‌تری هستند که امکان اجرای برنامه‌های پیچیده‌تر و کنترل فرآیندهای دقیق‌تر را فراهم می‌کنند.

یکی از مزایای مهم پی ال سی های کامپکت سری 300 قابلیت توسعه آن‌ها از طریق ماژول‌های جانبی است. این امکان به کاربر اجازه می‌دهد در صورت افزایش نیاز پروژه، تعداد ورودی و خروجی‌ها یا قابلیت‌های ارتباطی سیستم را بدون تغییر کامل ساختار کنترلی گسترش دهد. این ویژگی باعث شده است که پی ال سی های کامپکت سری 300 ترکیبی مناسب از سادگی، انعطاف‌پذیری و کارایی را در اختیار کاربران صنعتی قرار دهند.

پی ال سی سری 300 مدل فیل سیف | Fail Safe

پی ال سی های فیل سیف سری 300 زیمنس به‌طور ویژه برای کاربردهایی طراحی شده‌اند که ایمنی در آن‌ها اهمیت حیاتی دارد. در بسیاری از فرآیندهای صنعتی، کوچک‌ترین خطا یا نقص در سیستم کنترلی می‌تواند منجر به آسیب‌های جانی، خسارات مالی سنگین و توقف طولانی‌مدت تولید شود. به همین دلیل، استفاده از سیستم‌های کنترلی ایمن که بتوانند خطرات احتمالی را شناسایی کرده و واکنش مناسب نشان دهند، امری ضروری است. پی ال سی سری 300 فیل سیف زیمنس با بهره‌گیری از سخت‌افزار و نرم‌افزار ایمن، این نیاز حیاتی را به‌خوبی برطرف می‌کنند.

کاربرد پی ال سی های فیل سیف سری 300 در صنایعی مانند نفت و گاز، پتروشیمی، فولاد، نیروگاه‌ها، خودروسازی، صنایع غذایی، خطوط تولید رباتیک، سیستم‌های انتقال مواد سنگین و ماشین‌آلات پرخطر بسیار گسترده است. در این سیستم‌ها، عملکرد صحیح تجهیزاتی مانند دکمه توقف اضطراری، پرده‌های نوری، کلیدهای ایمنی درب‌ها، سنسورهای حفاظتی و سیستم‌های تشخیص خطا اهمیت زیادی دارد. پی ال سی های فیل سیف با نظارت دائمی بر این تجهیزات، در صورت بروز شرایط خطرناک، فرمان توقف ایمن سیستم را صادر کرده و از بروز حوادث جلوگیری می‌کنند.

در پی ال سی سری 300 زیمنس، مدل‌های فیل سیف با پسوند F شناخته می‌شوند و از پردازنده‌های ایمنی یا F-CPU بهره می‌برند که قابلیت اجرای برنامه‌های استاندارد و ایمنی را به‌صورت هم‌زمان دارند. از جمله مدل‌های پرکاربرد این سری می‌توان به CPU315F-2 PN/DP ، CPU317F-2 PN/DP و CPU319F-3 PN/DP اشاره کرد. این مدل‌ها از نظر قدرت پردازش، حجم حافظه، تعداد ورودی و خروجی قابل پشتیبانی و قابلیت‌های شبکه‌ای با یکدیگر تفاوت دارند و برای پروژه‌های مختلف طراحی شده‌اند.

ماژول‌های ورودی و خروجی فیل سیف که با عنوان F-DI و F-DO شناخته می‌شوند، نقش کلیدی در سیستم‌های ایمنی دارند. این ماژول‌ها دارای ساختار سخت‌افزاری ویژه و مکانیزم‌های تشخیص خطا هستند که امکان شناسایی قطعی سیم، اتصال کوتاه و خطاهای داخلی را فراهم می‌کنند. همچنین ارتباط بین پردازنده ایمنی و این ماژول‌ها به‌صورت امن و رمزنگاری‌شده انجام می‌شود تا از بروز هرگونه خطای ارتباطی جلوگیری گردد.

یکی از ویژگی‌های مهم پی ال سی های فیل سیف سری 300، پشتیبانی از استانداردهای بین‌المللی ایمنی مانند SIL و PL است. این استانداردها تضمین می‌کنند که سیستم کنترلی از سطح ایمنی بالایی برخوردار بوده و می‌تواند در محیط‌های صنعتی حساس با اطمینان کامل مورد استفاده قرار گیرد. به همین دلیل، پی ال سی های فیل سیف سری 300 به عنوان یکی از مطمئن‌ترین راهکارهای کنترلی ایمن در صنعت شناخته می‌شوند.

پی ال سی سری 300 مدل تکنولوژیک ( T )

پی ال سی های تکنولوژیک سری 300 زیمنس برای کاربردهای پیشرفته صنعتی طراحی شده‌اند که در آن‌ها کنترل دقیق حرکت، موقعیت، سرعت و فرآیندهای پیچیده اهمیت بالایی دارد. در بسیاری از سیستم‌های صنعتی، کنترل ساده روشن و خاموش تجهیزات کافی نیست و نیاز به پردازش سریع داده‌ها، اجرای الگوریتم‌های کنترلی پیشرفته و هماهنگی دقیق بین چندین محور حرکتی وجود دارد. پی ال سی سری 300 تکنولوژیک با بهره‌گیری از سخت‌افزار و ماژول‌های تخصصی، امکان پیاده‌سازی چنین کنترل‌هایی را فراهم می‌کنند و نقش مهمی در افزایش دقت، کیفیت و بهره‌وری خطوط تولید ایفا می‌نمایند.

کاربرد پی ال سی های تکنولوژیک سری 300 در صنایعی مانند بسته‌بندی پیشرفته، رباتیک صنعتی، ماشین‌های CNC، سیستم‌های سروو و استپر موتور، خطوط مونتاژ سریع، ماشین‌آلات چاپ، صنایع نساجی، دستگاه‌های برش و پانچ دقیق و سیستم‌های جابه‌جایی هوشمند بسیار گسترده است. در این کاربردها، کنترل هم‌زمان چند محور، تنظیم دقیق پروفیل‌های حرکتی و هماهنگی بین اجزای مختلف سیستم اهمیت بسیار زیادی دارد که توسط پی ال سی های تکنولوژیک به بهترین شکل انجام می‌شود.

در سری 300 زیمنس، کنترل‌های تکنولوژیک معمولاً از طریق ماژول‌های تخصصی و پردازنده‌های قدرتمند پیاده‌سازی می‌شوند. از جمله مهم‌ترین ماژول‌های تکنولوژیک این سری می‌توان به ماژول‌های FM و CP اشاره کرد. ماژول‌های FM مانند FM350 و FM355 برای کنترل موقعیت، شمارش سریع و پردازش سیگنال‌های پرسرعت به کار می‌روند. این ماژول‌ها قابلیت کنترل انکودرها، سنسورهای سرعت و سیستم‌های اندازه‌گیری دقیق را داشته و امکان پیاده‌سازی کنترل حلقه بسته را فراهم می‌کنند.

علاوه بر این، ماژول‌های تکنولوژیک پیشرفته‌تری مانند FM458 برای کنترل چند محور و اجرای الگوریتم‌های کنترلی پیچیده مورد استفاده قرار می‌گیرند. این ماژول‌ها دارای پردازنده مستقل بوده و بار پردازشی سنگین را از روی CPU اصلی برمی‌دارند که نتیجه آن افزایش سرعت و پایداری کل سیستم کنترلی است. استفاده از این ماژول‌ها در پروژه‌های بزرگ و خطوط تولید با سرعت بالا بسیار رایج است.

یکی دیگر از بخش‌های مهم در پی ال سی سری 300 تکنولوژیک، ماژول‌های ارتباطی پیشرفته برای اتصال به درایوها، سروو موتورها و سیستم‌های کنترلی حرکتی از طریق شبکه‌هایی مانند Profibus و Profinet است. این ارتباط پرسرعت و پایدار امکان تبادل دقیق داده‌ها و هماهنگی کامل بین اجزای مختلف سیستم را فراهم می‌کند.در مجموع، پی ال سی های تکنولوژیک سری 300 زیمنس با فراهم‌کردن امکانات کنترلی پیشرفته، نقش کلیدی در اجرای پروژه‌های دقیق، سریع و هوشمند صنعتی ایفا می‌کنند و به عنوان یکی از راهکارهای حرفه‌ای در اتوماسیون صنعتی شناخته می‌شوند.

اهمیت یادگیری پی ال سی سری 300

یادگیری کار با پی ال سی سری 300 زیمنس یکی از مهم‌ترین مهارت‌هایی است که هر تکنسین، برقکار صنعتی و مهندس اتوماسیون باید به آن مسلط باشد. این سری از پی ال سی‌ها به دلیل کاربرد گسترده در صنایع مختلف، به یک استاندارد رایج در پروژه‌های صنعتی تبدیل شده‌اند. تسلط بر برنامه‌نویسی، پیکربندی سخت‌افزار و عیب‌یابی پی ال سی سری 300، فرصت‌های شغلی متعددی را برای افراد ایجاد کرده و نقش مهمی در پیشرفت حرفه‌ای آن‌ها ایفا می‌کند. بسیاری از کارفرمایان در هنگام جذب نیرو، داشتن مهارت عملی در کار با این سری از پی ال سی‌ها را یک امتیاز بسیار مهم در نظر می‌گیرند.

پی ال سی های سری 300 در انواع مختلف ماژولار، کامپکت، فیل سیف و تکنولوژیک ارائه شده‌اند که هر کدام دارای کاربردها و ویژگی‌های خاص خود هستند. آشنایی با ساختار، قابلیت‌ها و تفاوت‌های این مدل‌ها باعث می‌شود افراد بتوانند متناسب با نیاز پروژه، بهترین انتخاب را انجام دهند و طراحی سیستم کنترلی بهینه‌تری داشته باشند. علاوه بر این، تسلط بر این تجهیزات امکان اجرای پروژه‌های متنوع صنعتی، طراحی تابلوهای برق حرفه‌ای و راه‌اندازی خطوط تولید پیشرفته را فراهم می‌کند.

در پکیج پی ال سی مقدماتی مجازی، انواع پی ال سی های سری 300 به‌صورت کامل معرفی شده و ساختار سخت‌افزاری و نرم‌افزاری هر یک به‌طور دقیق آموزش داده شده است. در این پکیج آموزشی، هنرجو با نحوه انتخاب CPU مناسب، پیکربندی ماژول‌های ورودی و خروجی، تنظیمات شبکه و اصول برنامه‌نویسی در محیط Simatic Managerآشنا می‌شود. همچنین مفاهیم مهمی مانند عیب‌یابی، تست سیستم و بهینه‌سازی برنامه‌ها به‌صورت کاربردی آموزش داده شده است. نکته مهم این است که پس از اتمام این پک‌های مجازی، امکان دریافت مدرک فنی و حرفه‌ای نیز برای هنرجویان فراهم شده است که اعتبار آن در سطح داخلی و صنعتی قابل استناد است.

یکی از نقاط قوت اصلی این پک آموزشی، اجرای پروژه‌های عملی متنوع است. در این پروژه‌ها، فرآیندهای صنعتی واقعی شبیه‌سازی و پیاده‌سازی شده‌اند تا هنرجو بتواند آموخته‌های خود را به‌صورت عملی به کار بگیرد. این رویکرد پروژه‌محور باعث افزایش درک مفاهیم، تقویت مهارت‌های عملی و آمادگی بهتر برای ورود به بازار کار می‌شود. در نهایت، یادگیری اصولی پی ال سی های سری 300 می‌تواند مسیر شغلی افراد را متحول کرده و آن‌ها را به متخصصان توانمند حوزه اتوماسیون صنعتی تبدیل کند.

جمع بندی

پی ال سی های سری 300 زیمنس در چهار مدل اصلی ماژولار، کامپکت، فیل سیف و تکنولوژیک ارائه می‌شوند و هر یک برای کاربردها و نیازهای خاص صنعتی طراحی شده‌اند. مدل ماژولار برای پروژه‌های بزرگ و سیستم‌های کنترلی پیچیده مناسب است، مدل کامپکت برای پروژه‌های کوچک و متوسط با تعداد محدود ورودی و خروجی بهینه شده، مدل فیل سیف تمرکز ویژه‌ای بر ایمنی و حفاظت جان انسان و تجهیزات دارد و مدل تکنولوژیک برای کنترل فرآیندهای پیشرفته و دقیق صنعتی استفاده می‌شود.

شناخت انواع پی ال سی سری 300 و ویژگی‌های هر مدل، نقش بسیار مهمی در انتخاب مناسب‌ترین سیستم برای پروژه‌های صنعتی ایفا می‌کند. این سری از پی ال سی‌ها به دلیل ساختار ماژولار، انعطاف‌پذیری بالا، پردازنده‌های قوی و قابلیت اتصال به شبکه‌های صنعتی مختلف، در صنایع گسترده‌ای مانند نفت و گاز، فولاد، ماشین‌سازی، بسته‌بندی، رباتیک و خطوط تولید خودکار کاربرد فراوان دارند. توانایی اجرای برنامه‌های کنترلی پیچیده، پردازش سریع داده‌ها، ارتباط هم‌زمان با تجهیزات دیگر و رعایت استانداردهای ایمنی، این سری را به گزینه‌ای حرفه‌ای و پرطرفدار در پروژه‌های صنعتی تبدیل کرده است.

در پک‌های مجازی آموزشی، انواع پی ال سی سری 300 به‌صورت کامل معرفی شده و پروژه‌های عملی متنوعی برای آشنایی با قابلیت‌ها و کاربرد هر مدل ارائه شده است. هنرجویان با استفاده از این پک‌ها می‌توانند نحوه انتخاب CPU مناسب، پیکربندی ماژول‌ها، برنامه‌نویسی در محیط TIA Portal و اجرای پروژه‌های صنعتی واقعی را تجربه کنند. این آموزش‌ها باعث تقویت مهارت‌های عملی، درک بهتر مفاهیم، عیب‌یابی سریع و آمادگی بیشتر برای ورود به بازار کار می‌شود. به طور کلی، تسلط بر انواع پی ال سی سری 300 مسیر شغلی افراد را در حوزه اتوماسیون صنعتی متحول کرده و آن‌ها را به متخصصان توانمند و قابل اعتماد در طراحی و اجرای سیستم‌های کنترلی پیشرفته تبدیل می‌کند.

۱.پی ال سی سری 300 زیمنس چیست؟

پی ال سی سری 300 زیمنس یک کنترل‌کننده منطقی برنامه‌پذیر است که برای کنترل فرآیندها و ماشین‌آلات صنعتی طراحی شده است.

۲.انواع پی ال سی سری 300 کدامند؟

این سری شامل چهار مدل ماژولار، کامپکت، فیل سیف و تکنولوژیک است که هر کدام برای کاربردهای خاص صنعتی مناسب هستند.

۳. کاربرد پی ال سی های ماژولار سری 300 چیست؟

مدل ماژولار برای سیستم‌های بزرگ و پیچیده صنعتی با نیاز به انعطاف بالا و ماژول‌های قابل توسعه طراحی شده است.

۴. پی ال سی های کامپکت سری 300 مناسب چه پروژه‌هایی هستند؟

مدل کامپکت برای پروژه‌های کوچک تا متوسط با تعداد محدود ورودی و خروجی و نصب ساده و سریع مناسب است.

۵. پی ال سی های فیل سیف سری 300 چه ویژگی‌ای دارند؟

این مدل برای کاربردهای ایمنی محور طراحی شده و حفاظت از جان انسان و تجهیزات صنعتی را تضمین می‌کند.

۶. کاربرد پی ال سی های تکنولوژیک سری 300 چیست؟

مدل تکنولوژیک برای کنترل فرآیندهای پیشرفته و دقیق مانند حرکت چند محور، سرعت و موقعیت استفاده می‌شود.

۷. آیا در پک‌های مجازی می‌توان مهارت عملی کسب کرد؟

بله، در این پک‌ها پروژه‌های عملی واقعی شبیه‌سازی و اجرا می‌شوند تا مهارت عملی هنرجو تقویت شود.

۸. آیا پس از گذراندن پک‌های مجازی می‌توان مدرک دریافت کرد؟

بله، پس از اتمام دوره امکان دریافت مدرک فنی و حرفه‌ای معتبر برای هنرجویان فراهم است.
