انواع ابزارهای تراش
ابزارهای تراشکاری بسته به نوع عملیات به دستههای مختلفی تقسیم میشوند. ابزار تراش خارجی برای کاهش قطر خارجی قطعه و ایجاد سطوح استوانهای به کار میرود. ابزار تراش داخلی یا بورینگ برای ایجاد یا گسترش سوراخهای داخلی استفاده میشود و معمولاً دارای طول بلندتری نسبت به ابزارهای خارجی است. ابزار روتراشی برای صاف کردن سطوح انتهایی قطعه و ایجاد سطوح عمود بر محور دوران به کار میرود.
ابزار شیارزنی و برش برای ایجاد شیار یا جدا کردن قطعه از میله اصلی استفاده میشود و نیازمند استحکام بالایی است. همچنین ابزار رزوهزنی برای ایجاد رزوههای داخلی و خارجی با گام مشخص طراحی شده است. هر یک از این ابزارهای تراشکاری و فرزکاری دارای هندسه خاصی هستند که متناسب با نوع عملیات طراحی شدهاند.

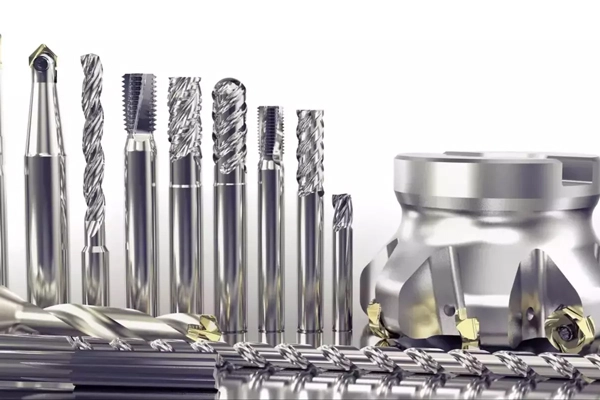

اجزای هندسی ابزار تراش
هندسه ابزار تراش تأثیر مستقیمی بر کیفیت برادهبرداری و عمر ابزار دارد. لبه برشی اصلی، بخش اصلی انجام برش است و بیشترین نیرو را تحمل میکند. لبه برشی فرعی به بهبود کیفیت سطح کمک میکند. زاویه براده یا زاویه برش (Rake angle) تعیینکننده نحوه تشکیل براده و میزان نیروی برش است. زاویه آزاد (Clearance angle) از تماس ناخواسته بدنه ابزار با قطعهکار جلوگیری میکند.
نوک ابزار یا Tip نیز نقش مهمی در کیفیت سطح و تمرکز تنش دارد. انتخاب صحیح این زوایا باعث کاهش نیروی برش، کاهش دما و افزایش عمر ابزار میشود. به همین دلیل طراحی هندسی ابزارهای تراش یکی از مهمترین مباحث در ابزارهای تراشکاری و فرزکاری است. در صورتی که ماشینکار هستید یا به ماشین کاری علاقه دارید مقاله هندسه ابزار تراشکاری (زاویه براده، زاویه آزاد، نوک ابزار) را مطالعه کنید.
جنس ابزارهای تراشکاری و فرزکاری
ابزارهای تراش و فرز از مواد مختلفی ساخته میشوند که هر کدام کاربرد خاص خود را دارند. فولاد تندبر (HSS) به دلیل چقرمگی بالا و قیمت مناسب، برای عملیات با سرعت پایین تا متوسط استفاده میشود. ابزارهای کاربید سمانته دارای سختی و مقاومت حرارتی بالاتری هستند و در سرعتهای برش بالا کاربرد دارند.
ابزارهای سرامیکی به دلیل مقاومت بسیار بالا در برابر حرارت، برای ماشینکاری مواد سخت استفاده میشوند، اما شکنندهاند. ابزارهای فوقسخت مانند CBN و الماس صنعتی برای ماشینکاری فولادهای سختکاری شده و مواد بسیار سخت به کار میروند. انتخاب جنس ابزار به نوع ماده قطعهکار و شرایط ماشینکاری بستگی دارد.
ابزارهای برشی در فرزکاری
فرزکاری فرآیندی است که در آن ابزار برشی دارای حرکت دورانی است و قطعهکار معمولاً ثابت یا دارای حرکت خطی میباشد. این فرآیند امکان ایجاد سطوح تخت، شیارها، پروفیلها و اشکال پیچیده را فراهم میکند. ابزار فرز معمولاً دارای چندین لبه برشی است که به صورت متوالی وارد برش میشوند.
این ویژگی باعث افزایش نرخ برادهبرداری و کاهش زمان ماشینکاری میشود. فرزکاری در صنایع مختلف به ویژه قالبسازی و تولید قطعات پیچیده کاربرد گستردهای دارد. کنترل پارامترهایی مانند سرعت برش، پیشروی و عمق برش در فرزکاری اهمیت زیادی دارد. اگر به فرز کاری علاقه مند هستید می توانید در دوره های بوت کمپ فرزکاری مجتمع آموزشی امیرکبیر که شامل دوره حضوری اپراتوری CNC و پکیج آموزش پاورمیل است، شرکت کنید.

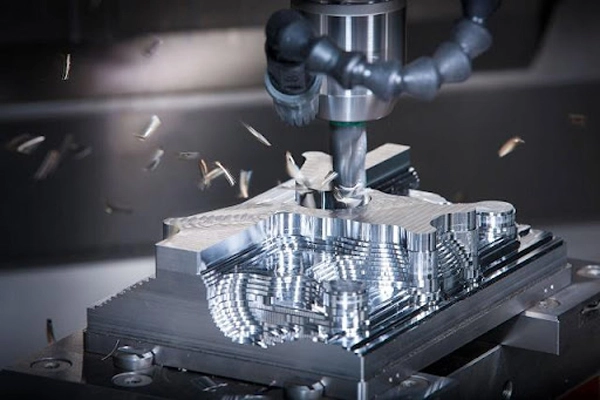

انواع ابزارهای فرزکاری
ابزارهای فرزکاری تنوع بسیار زیادی دارند. فرز انگشتی برای ایجاد شیار، پله و فرمهای مختلف استفاده میشود. فرز پولکی برای ایجاد شیارهای عمیق و برش قطعات کاربرد دارد. فرز پیشانیتراش برای ماشینکاری سطوح تخت با دقت و کیفیت بالا به کار میرود. فرز تیشیار برای ایجاد شیارهای مخصوص در میز ماشینها استفاده میشود. فرز فرمتراش برای ایجاد پروفیلهای خاص و پیچیده طراحی شده است.
انتخاب نوع فرز به شکل نهایی قطعه و نوع عملیات بستگی دارد و نقش مهمی در کیفیت نهایی دارد. ابزارهای فرز نیز از موادی مشابه ابزارهای تراش ساخته میشوند، اما معمولاً به صورت چندلبه طراحی میشوند. ابزارهای HSS برای عملیات سبک مناسب هستند، در حالی که ابزارهای کاربیدی برای سرعتهای بالا استفاده میشوند.
استفاده از پوششهایی مانند TiN، TiAlN و AlCrN باعث افزایش مقاومت سایشی، کاهش اصطکاک و افزایش عمر ابزار میشود. این پوششها به ویژه در ماشینکاری خشک و سرعت بالا اهمیت زیادی دارند. انتخاب پوشش مناسب میتواند عملکرد ابزار فرز را به طور قابل توجهی بهبود دهد.
مقایسه ابزارهای تراشکاری و فرزکاری
ابزارهای تراشکاری و فرزکاری از نظر عملکرد و طراحی تفاوتهای اساسی دارند. ابزار تراش معمولاً تک لبه است و برش به صورت پیوسته انجام میشود، در حالی که ابزار فرز چندلبه بوده و برش به صورت ناپیوسته است. در تراشکاری، حرکت اصلی توسط قطعهکار انجام میشود، اما در فرزکاری ابزار حرکت دورانی دارد.
ابزارهای تراش بیشتر برای قطعات استوانهای استفاده میشوند، در حالی که ابزارهای فرز برای ایجاد سطوح تخت و اشکال پیچیده کاربرد دارند. با وجود این تفاوتها، اصول انتخاب جنس ابزار و هندسه برش در هر دو فرآیند مشابه است. اگر به این مطالب علاقه مند هستید مقاله های شناخت ابزارهای تراشکاری و شناخت ابزارهای فرزکاری و کاربرد هر ابزار را مطالعه کنید.
جمع بندی ابزارهای تراشکاری و فرزکاری
ابزارشناسی ابزارهای تراشکاری و فرزکاری یکی از ارکان اصلی موفقیت در فرآیندهای ماشینکاری است. شناخت دقیق ابزارهای تراش و فرز، جنس، هندسه و کاربرد آنها باعث افزایش کیفیت سطح، دقت ابعادی و بهرهوری تولید میشود. انتخاب صحیح ابزار نه تنها عمر ابزار را افزایش میدهد، بلکه هزینههای تولید را نیز کاهش میدهد. با توجه به پیشرفت فناوری و ظهور ابزارهای پوششدار و فوقسخت، اهمیت دانش ابزارشناسی بیش از پیش افزایش یافته است.
استفاده آگاهانه از این ابزارها میتواند نقش مهمی در رقابتپذیری صنایع ایفا کند. اگر علاقه مند به ماشین کاری ، آموزش سی ان سی، ابزارشناسی و نرم افزارهای ماشین کاری نظیر مسترکم و پاورمیل و ان ایکس به صورت حضوری، آنلاین یا آفلاین هستید، میتواند با مشاورین ما در مجتمع آموزشی امیرکبیر اصفهان تماس حاصل نمایید.
سوالات متداول ابزارهای تراشکاری و فرزکاری
۱. ابزار تراشکاری چیست و چه کاربردی دارد؟
ابزار تراشکاری ابزاری است که در عملیات تراش، برای برادهبرداری از قطعهکار در حال دوران استفاده میشود. این ابزار معمولاً تکلبه بوده و برای ایجاد سطوح استوانهای، مخروطی، رزوهدار و صافکاری قطعات به کار میرود. ابزار تراش نقش اصلی در تعیین دقت ابعادی و کیفیت سطح قطعه دارد.
۲. ابزارهای تراشکاری و فرزکاری چه تفاوتی با یکدیگر دارند ؟
مهمترین تفاوت ابزارهای تراشکاری و فرزکاری در نوع حرکت آنهاست. در تراشکاری، قطعهکار میچرخد و ابزار حرکت خطی دارد، اما در فرزکاری ابزار میچرخد و قطعهکار معمولاً ثابت یا دارای حرکت خطی است. ابزار فرز معمولاً چندلبه است، در حالی که ابزار تراش اغلب تکلبه میباشد.
۳. ابزارهای تراشکاری به چند دسته تقسیم میشوند؟
ابزارهای تراشکاری به دستههایی مانند ابزار تراش خارجی، ابزار تراش داخلی (بورینگ)، ابزار روتراشی، ابزار شیارزنی، ابزار برش و ابزار رزوهزنی تقسیم میشوند. هر کدام از این ابزارها برای عملیات خاصی طراحی شدهاند.
۴. ابزارهای فرزکاری چه انواعی دارند؟
از رایجترین ابزارهای فرزکاری میتوان به فرز انگشتی، فرز پولکی، فرز پیشانیتراش، فرز تیشیار و فرز فرمتراش اشاره کرد. انتخاب نوع فرز به شکل نهایی قطعه و نوع عملیات ماشینکاری بستگی دارد.
۵. جنس ابزارهای برشی معمولاً از چیست؟
ابزارهای تراشکاری و فرزکاری معمولاً از فولاد تندبر (HSS)، کاربید سمانته، سرامیکها، نیترید بور مکعبی (CBN) و الماس صنعتی ساخته میشوند. انتخاب جنس ابزار به نوع قطعهکار، سرعت برش و شرایط ماشینکاری وابسته است.
۶. چرا هندسه ابزار برشی اهمیت دارد؟
هندسه ابزار برشی شامل زاویه براده، زاویه آزاد و زاویه نوک ابزار است. این زوایا بر نحوه تشکیل براده، مقدار نیروی برش، دمای ایجادشده و کیفیت سطح نهایی تأثیر مستقیم دارند. هندسه مناسب باعث افزایش عمر ابزار و بهبود کیفیت ماشینکاری میشود.
۷. پوشش ابزارهای تراشکاری و فرزکاری چه نقشی دارد؟
پوششهایی مانند TiN، TiAlN و AlCrN باعث افزایش مقاومت سایشی، کاهش اصطکاک و افزایش عمر ابزار میشوند. ابزارهای پوششدار بهویژه در ماشینکاری سرعت بالا و عملیات خشک کاربرد زیادی دارند.
